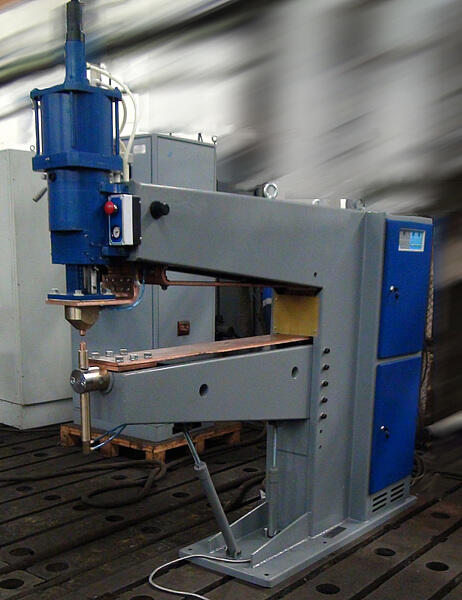

Машина контактной точечной сварки МТ-2103

ЗАО "Псковэлектросвар" разрабатывает и производит машину контактной точечной сварки МТ-2103.
Машина контактной сварки МТ-2103 предназначена, для сварки листов и круглых прутков (крестообразных соединений стержневой арматуры классов В1, А1, А2, В3) из лигированных и нержавеющих сплавов, низкоуглеродистых сталей, титановых сплавов, алюминиевых сплавов на переменном токе.

Особенности машины контактной сварки МТ-2103:
выбор сварочных циклов по давлению;
цифровое управление;
увеличенный вылет позволяет сваривать крупногабаритные детали;
МТ-2103 широко применяется в стройиндустрии при сварке арматуры средних диаметров;
имеет регулируемое противодавление;
водяное охлаждение трансформатора, тиристорного контактора, электродов;
компенсация сварочного тока при колебаниях выходного напряжения.
Технические характеристики машины.

Наименование параметра

Наибольший вторичный ток, кА: 21
Номинальный длительный вторичный ток, кА, не менее: 9,0
Наибольшая мощность при коротком замыкании, кВА: 200
Мощность при ПВ=50%, кВА: 122
Наибольшее усилие сжатия при давлении воздуха в системе 0,6 МПа, кгс: 1900
Наименьшее усилие сжатия при давлении воздуха в системе 0,1 Мпа, кгс: 320
Номинальный вылет, мм: 1200
Номинальный раствор, мм: 190
Наибольший раствор, мм: 340
Регулирование сварочного тока: ступенчатое и фазовое
Число ступеней регулирования: 8
Сопротивление вторичного контура, мкОм: 55
Предел фазового регулирования, %: 100-50
Ход верхнего электрода, мм:
Наибольший, мм: 100
Рабочий (наименьший) не менее, мм: 30
Рабочий (наименьший) не более, мм: 5
Расчётный расход свободного воздуха при номинальном усилии сжатия и при рабочем ходе 10 мм, м3/100 ходов: 0,17
Расчётный расход охлаждающей воды, л/ч не более: 700
Диапазон свариваемых толщин, мм
Низкоуглеродистая сталь: от 0,8+0,8 до 6+6
Рекомендуемый диапазон диаметров крестообразных соединений и стержней арматуры, мм:
Класс А1, В1: От 4+4 до 22+22
Класс АII, AIII: от 6+6 до 16+16
Габаритные размеры , мм (длина x ширина x высота): 2175 х 500 х 2150
Масса, кг: 800
