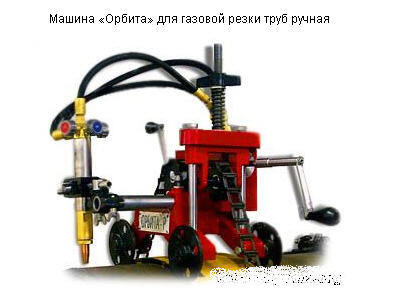

Машина «Орбита» для газовой резки труб ручная

"Машина «Орбита» для газовой резки труб ручная Машина переносная «Орбита» (Орбита ручная) предназначена для кислородной резки стальных труб в полевых условиях и условиях промышленных предприятий. Для работы переносной «Орбиты» не требуется электропитание, в этом ее основное отличие от «Орбиты-БМ». Устройство и принцип работы Машина состоит из следующих частей: — тележка; — натяжное устройство; — цепь; — блок резки; — пояс; Движение машины по трубе производится по приводной крючковой цепи, состоящей из штампованных звеньев типа ПК-30-600. Цепь разборная и может набираться до требуемой длины в зависимости от диаметра разрезаемой трубы. Рассоединение звеньев цепи производится сдвигом какого-либо из них относительно соседнего. Блок резки состоит из суппорта, с закрепленным на штанге, закрепленной в корпусе тележки. Конструкция суппорта позволяет устанавливать резак под различными углами к плоскости реза: перемещать их относительно штанги, устанавливать резак перпендикулярно к касательной, проходящей через точку начала реза, перемещать и фиксировать резак на различной высоте. Система газопитания машины обеспечивает управление подачи рабочих газов на резак. От рампы или баллонов газы подводятся к газовому коллектору машины, установленному на тележке. От коллектора рабочие газы по шлангам поступают к резаку."
