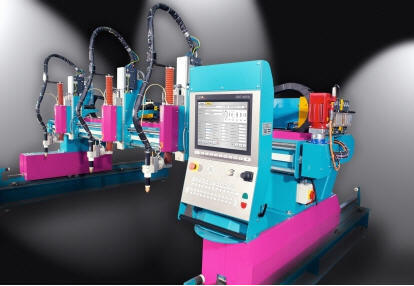

Машина плазменной и газовой резки серии SATRONIK LS

LS - Портальная машина с ЧПУ для раскроя листового металла. Машина предназначена для использования в средней и тяжелой промышленности. Портал машины представляет собой прочную стальную рамную конструкцию с внутренним воздушным охлаждением. Вес портала распределен равномерно по всей длине. Конструкция, разработана специально для высокоточной плазменной резки и газокислородной резки материалов толщиной до 200 мм. К основным особенностям машина можно отнести: облегченную конструкцию портала 2-х сторонний привод портала от двух электродвигателей переменного тока с ЧПУ синхронизацией. Приводные инструментальные суппорты перемещаются на поратле по специальным высокопрочным стальным шлифованным круглым направляющим. Высококачественный, безлюфтовый зубчато-ременной привод в сочетании c мощным трёхфазным двигателем переменного тока и высокоточной планетарной передачей (вдоль оси OY) Машина может быть укомплектована прямыми резаками для плазменной и газовой резки. Максимальное количество пламенных резаков - 2 шт. Машины предназначены для эксплуатации в 3 смены Машины комплектуются плазменными источниками: Kjelberg или Hypertherm. Выбор источника плазменной резки предлагается согласовывается с пожеланиями заказчика. Технические характеристики: Длина рабочей зоны, мм 3000 - 24000 Ширина рабочей зоны, мм 2000 - 6000 Максимальное количество суппортов (инструментов) 6 Максимальная толщина листа разрезаемого плазмой, мм До 60 мм Максимальная толщина листа разрезаемого автогеном, мм До 200 мм Скорость позиционирования, мм/мин 20 000 Точность позиционирования, мм (согласно DIN 28 206) ± 0,1 Точность повторения , мм ± 0,1 Исполнение портала На рельсовых направляющих Опции: Модуль для чернильной маркировки Специальная оснастка для крепления 3-х прямых газовых резаков на одном суппорте Дополнительный прямой плазменный резак.
