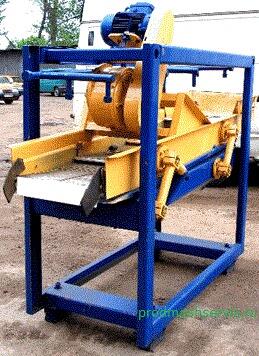

Машина вибрационная для мойки А9-КМ2-Ц

Предназначена для мойки мелкоплодных фруктов, ягод, бобовых культур и ополаскивания мелкоплодных овощей. Может использоваться для охлаждения этих продуктов после тепловой обработки. Применяется на предприятиях консервной промышленности. Машина состоит из станины, вибрационной рамы, вибратора, душевого устройства, отражателя, вода сборника. Станина - сварная конструкция из прокатного профиля, на которой крепятся все сборочные единицы. Вибрационная рама - сварная конструкция - собственно рама, лоток и полотно. Крепится к станине четырьмя рычагами, позволяющими ей производить плоскопараллельное движение. Лоток служит для приема поступающего в машину продукта и представляет себе короб с решетчатым дном. Над лотком расположены две форсунки, через них подается вода для предварительной замочки продукта. Полотно, где продукт моется - решето из участков, расположенных с уклоном 3 градуса в сторону движения продукта, чередующихся с участками, имеющих подъем в сторону выхода сырья. Такое чередование участков способствует полному отделению отработавшей воды на каждом из них. Вибратор - инерционный колибатель, состоявший из двух расположенных на двух параллельных валах маховиков, соединенных зубчатой передачей. Вибратор приводится в движение от электродвигателя через клиноременную передачу. Душевое устройство -трубопровод и коллектор, снабженный специальными форсунками, обеспечивающими создание конического водяного душа, перекрывающего всю поверхность мойки. Отражатель - сварной короб, препятствующий разбрызгивание воды, из полотна и направляющий ее в водосборник. Водосборник - наклонный желоб для воды, в нижней части его имеется отверстие для слива отработавшей воды в канализацию. Техническая характеристика Производительность техническая, кг/ч……………………………………………………….4000 Установленная мощность, кВт………………………………………………………………...0,75 Расход воды, м3/ч………………………………………………………………………………3 Габаритные размеры, мм…………………………………………………………2000х682х1700 Масса, кг………………………………………………………………………………………...320
