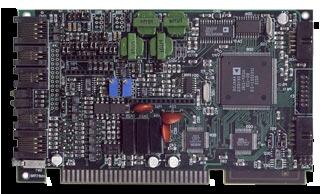

Модем телемеханики «УПСТМ-02»

Устройство преобразования сигналов (модем телемеханики) с цифровой обработкой сигнала для проводных каналов связи, каналов тональной частоты и радиоканалов «УПСТМ 02» Устройства преобразования сигналов «УПСТМ-02», в дальнейшем УПСТМ предназначены для создания комплексов совмещенной передачи речи в тональном диапазоне и 2-х каналов передачи данных телемеханики в надтональном диапазоне со скоростью до 1200 бит/с по 2-х/4-х проводным ведомственным некоммутируемым каналам и физическим линиям связи в системах контроля и управления энергопотреблением. Исполнение модемов допускает подключение двухпроводных окончаний удаленного абонента и окончаний УАТС с сохранением функций двухканальной передачи данных. УПСТМ допускают организcацию канала передачи данных в тональном диапазоне, со скоростями 600 или 1200 бит/с, с характеристическими частотами протокола V.23(или иного) для передачи данных АСКУЭ, а так же канала передачи данных телемеханики в надтональном диапазоне со скоростями до 300 бит/c. УПСТМ сопрягается с каналами следующих типов: с некоммутируемыми четырехпроводными каналами тональной частоты ГОСТ 25007-81; с двухпроводными и четырехпроводными физическими линиями связи. Физические цепи, линии и каналы связи должны удовлетворять требованиям ГОСТ 26.205-88 к каналам связи для средств телемеханики. УПСТМ реализует один или два дуплексных канала передачи данных (телемеханики) в четырехпроводную или двухпроводную линию с одной из возможных скоростей передачи: 100, 200, 300, 600, 1200 бит/с. УПСТМ поддерживает режим уплотнения каналов передачи данных с телефонным каналом в полосе пропускания 0,3...2,2 кГц следующие варианты распределения каналов и скоростей передачи в соответствии с Рекомендациями H.32, H.34, R.43 МККТТ (ITU-T) в полосе частот (2,5...3,4)кГц: два канала 100 бит/с; канал 100 бит/с и канал 200 бит/с; два канала 200 бит/с (фильтры речи с полосой 0,3...2,2 кГц);
