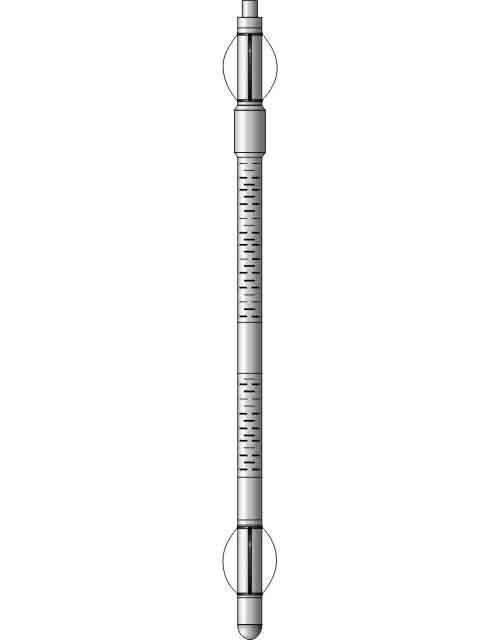

Модуль акустического каротажа МАК-9

Предназначен для контроля качества цементирования обсадных колонн в обсаженных скважинах, а также для акустического каротажа в не обсаженных скважинах. Область применения: обсаженные скважины, оборудованные колонной с внешним диаметром от 140 до 245 мм, и не обсаженные скважины диаметром от 120 до 300 мм. Комплект поставки: один скважинный модуль с двухчастотным (10 и 20 кГц) излучателем диаметром 100 мм, или с одночастотным излучателем (15 кГц) диаметром 100 мм, или с одночастотным излучателем (20 кГц) диаметром 73 мм. Модуль входит в состав программно-управляемого аппаратурно-методического комплекса АМК-2000, предназначенного для контроля технического состояния и качества цементирования обсаженных скважин, и может эксплуатироваться как автономно, так и в составе комплексной сборки с модулями СГДТ-100 (СГДТ-СК), МНК, ГКЛ, ТШ, входящими в состав АМК-2000. Кроме того, модуль МАК-9 может эксплуатироваться в составе комплексной сборки с модулями ГК (ГК-С), НГК-60, 2ННК-Т, 2ННК-НТ, ГГК-ЛП, входящими в состав АМК УРАЛ-100, предназначенного для исследований необсаженных скважин. Формула зонда И 1,0 П1 0,5 П2 Диапазон измерений интервального времени распространения упругих волн, мкс/м 120-600 Диапазон измерений коэффициента затухания упругих волн, дБ/м 3 - 30 Предел основной абсолютной погрешности измерений коэффициента затухания в диапазоне: от 3 до 15 дБ/м, дБ/м ±1,5 от 15 до 30 дБ/м, дБ/м ±3,0 Тип телеметрической системы кодоимпульсная на базе кода «Манчестер-2» Напряжение питания постоянного тока, В 50 Потребляемый ток не более, мА 200 Диапазон рабочих температур скважинного прибора, °С 5-120 Допустимое гидростатическое давление, МПа 80 Габаритные размеры модуля, мм: - длина 3960 - диаметр (без учета центраторов) 100(73) Масса модуля, кг 85 Потребляемая мощность, Вт 25
