Модули выдвижных элементов (МВЭ)

Модули выдвижных элементов (МВЭ) предназначены для создания конструкций блочно-модульных низковольтных комплектных устройств (НКУ) распределения и управления путём встраивания МВЭ с необходимым количеством выдвижных элементов (ВЭ) в конструктивы корпусов различных шкафов и щитов.

Основа модулей выдвижных элементов (МВЭ) – несколько типовых габаритов (см. рисунок 1) для встраивания в стандартные конструктивы шкафов размером 600х600 мм. По желанию заказчиков МВЭ могут быть изготовлены для встраивания в конструктивы НКУ других размеров (800х600 и др.).

Необходимые для решения задач автоматизации и управления типоисполнения МВЭ, устанавливаемые в НКУ, и порядок их расположения подбираются разработчиками НКУ в зависимости от видов и количества аппаратуры, устанавливаемой ими внутри ВЭ.

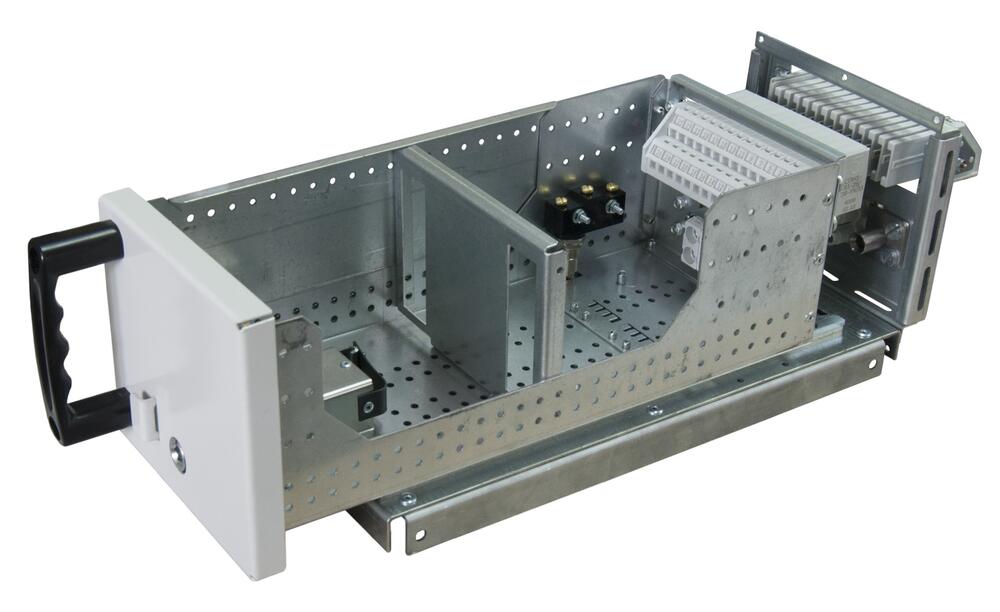

Каждый модуль выдвижных элементов НКУ МВЭ состоит из шасси, на котором установлены один или несколько ВЭ, заднего переходного адаптера и собственно ВЭ с Комплектом для Оснащения Выдвижных Элементов (КОВЭ). Габарит ВЭ подбирается в зависимости от размеров оборудования, размещаемого проектировщиком внутри ВЭ. А состав КОВЭ, устанавливаемого на ВЭ, выбирается исходя из количества и параметров электрических цепей для соединения расположенных внутри ВЭ аппаратов с внешними устройствами.

Необходимый для каждого ВЭ состав КОВЭ – электрические соединители (сильноточные, слаботочные, наборные втычные, модульные, комбинированные), механический привод, микровыключатели и аксессуары, а также шинодержатели и изоляторы – выбирается из номенклатуры АО «НПО «Каскад». Различные составы КОВЭ для каждого заказчика получают свой индивидуальный номер для включения в документацию НКУ и последующих заказов КОВЭ по этому номеру.

Применение МВЭ для создания НКУ блочно-модульной конструкции облегчает процесс проектирования, сборки и монтажа НКУ, а компактность таких НКУ позволяет реализовать большие возможности на меньшей площади.

Преимущества модулей выдвижных элементов МВЭ:

• универсальность конструкций НКУ на базе МВЭ;
• удобство и простота проектирования и сборки НКУ;
• регулярность комплектации ВЭ на базе КОВЭ;
• возможность использования в ВЭ любого стандартного коммутационного оборудования;
• применение готовых стандартных металлоконструкций шкафов и щитов для создания НКУ;
• возможность создания различных комбинаций ВЭ в распределительных шкафах;
• возможность быстрой замены ВЭ и быстрой адаптации НКУ к новым техническим требованиям, наращивая распределительные устройства новыми МВЭ;
• удобное подключение ВЭ к шинной системе с использованием контактов втычных наборных (КВН);
• легкое перемещение и точная фиксация ВЭ в положениях, определяемых требованиями ГОСТ Р 51321.1 – 2007 г.
