Намоточный станок распределенной кольцевой намотки - СНТ-3.0Р «ГРАНИТ»

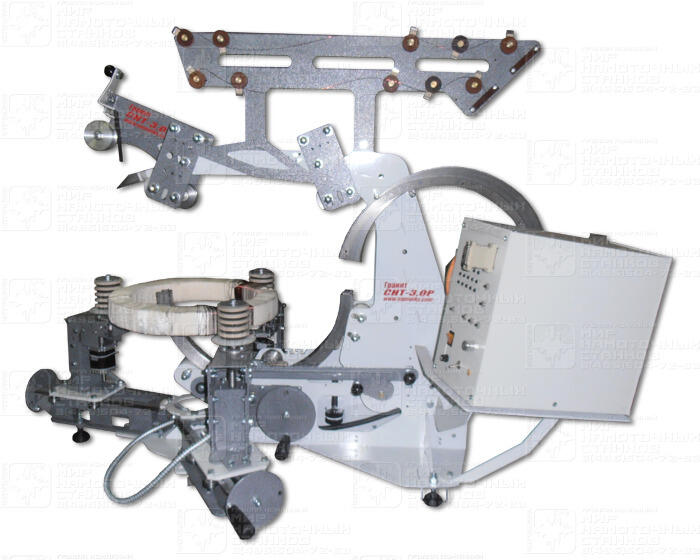

Намоточный станок распределенной кольцевой намотки СНТ-3.0Р предназначен для выполнения всех видов намотки на тороидальные сердечники одним или двумя проводами диаметром от 0,25 до 3,0 мм. При использовании приставки линейной намотки, на станке может выполняться намотка на неразъемные каркасы прямоугольной формы. Конструктивно станок состоит из основания, на котором крепится привод вращения шестерни, намоточная система «шестерня-шпуля» с опорными роликами, механизм зажима и вращения тороидальной катушки (приставка линейной намотки), механизм натяжения провода, и блока управления. Шестерня, несущая укладочный ролик и съемник, через систему зубчатых колес связана с приводом станка. Шпуля устанавливается в свободно вращающихся роликах и связана с шестерней проводом, который перекидывается через съемник и укладочный ролик и закрепляется на изделие. Под действием сматываемого с нее провода шпуля вращается с переменной скоростью. Натяжение провода, необходимое для плотной укладки витков обеспечивается тормозным устройством. Принцип работы заключается в предварительной намотке необходимого для катушки количества провода на шпулю и сматывания его на сердечник, с нужной раскладкой и натяжением. Все станки спроектированы нашими конструкторами и имеют возможность быстрой модернизации под потребности заказчика. Станок собирается из деталей, выполненных на современном оборудовании (лазерная резка, гибка, порошковая покраска и др.). Привод намоткой осуществляется от асинхронного двигателя переменного тока, работа которого гибко регулируется частотным преобразователем. Раскладка от 0,001 до 200 мм на виток ведется от 2…3 шаговых двигателей. Управление станком осуществляется при помощи многофункционального блока управления, который позволяет задать программу любой сложности. Имеется импульсный режим намотки, когда 0,1…0,9 каждого витка на катушке наматывается с одной скоростью, а оставшаяся часть витка - с другой. Импульсный режим намотки обеспечивает равномерность нагрузки на тор, что гарантирует высокое качество и производительность, по сравнению с аналогами на 30%. Надежная система натяжения провода обеспечивает равномерность намотки и высокую повторяемость в серии. Обеспечивается намотка "виток к витку", своевременная остановка станка по виткам, остановка и контроль качества в процессе намотки. Станок может доукомплектовываться смоточными устройствами: БСУВ-1.5, ИСУ-400, ИСУ-300 и др.
