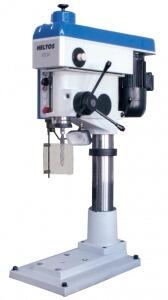

Настольно-сверлильный станок Vega V 20.6

Сверлильные станки серий 20 CANIS и VEGA представляют собой новые типы сверлильных станков фирмы HELTOS, традиционного производителя настольных и колонных станков. Станки серий CANIS и VEGA предназначены для сверления, развёртки и нарезания резьбы при штучном и серийном производстве. Указанные сверлильные станки характеризуются плавным изменением оборотов, которое у типов CANIS обеспечивается с помощью вариатора, а у типа VEGA - частотного преобразователя. Корпус шпиндельной головки представляет собой монолитное целое, обеспечивая жёсткость конструкции и эксплуатационную надёжность. Глубина сверления настраивается с помощью миллиметровой шкалы. Шпиндель установлен в шариковых подшипниках, в верхнее положение его возвращает спиральная пружина. Шпиндельная головка этих станков и консоль в колонном исполнении настраиваются по вертикали и вращаются вокруг колонны. Электрооснащение сосредоточено в шкафу с боковой стороны станка, с помощью контакторов сверлильный станок защищается от самопроизвольного запуска после падения напряжения. Оба типа имеются как в настольном, так и в колонном исполнении. ТЕХНИЧЕСКИЕ ДАННЫЕ Vega V 20.6 Диаметр сверления стали 600 МПа мм 20 Глубина сверления мм 160 Конус шпинделя MORSE 3 Указатель глубины сверления шкала Упор глубины сверления точная настройка Полезная поверхность стола - горизонтально мм 320 x 320 Т - пазы 3x ш.14, шаг 80 Расстояние шпинделя от пол. площади стола макс.- мин. мм 400 / 200 Вылет шпиндельной головки мм 250 Диаметр колонны мм 120 Вертикальное движение шпиндельной головки мм 200 Вертикальное движение консоли со столом мм - Настройка по высоте стола и шпиндельной головки зубчатым гребнем Обороты шпинделя плавное изменение (част. преобразователь) - количество степеней 2 - предел числа оборотов об/мин 180 - 3700 Направление вращения шпинделя правое - левое Первичная передача упругая (клиновидный ремень) Подачи ручная - диапазон подач мм/об - Тип муфты - Макс. аксиальное давление на шпиндель H 1100 Двигатель В 3 x 400 Электродвигатель обороты/мощность об/мин/кВт 900 / 1,1 - Охлаждение Об. 20 л; мощность накачки 30 л/мин Макс. размеры станка (Ш х Д х В) мм 478 x 981 x 1092 Масса станка (нетто / брутто) кг 275 / 330 Размеры упаковки (Ш х Д х В) мм 650 x 1250 x 1250
