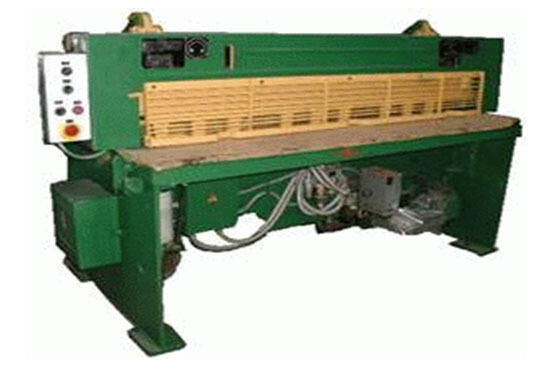

Ножницы гильотинные кривошипные НД 3314

Ножницы гильотинные кривошипные предназначены для резки листового металла. Возможна также разрезка неметаллических листовых материалов, исключающих быстрое затупление режущих кромок ножей и растрескивание разрезаемого листа. Станина гильотинных ножниц сборно-сварной конструкции, состоит из двух стоек, соединенных между собой траверсой и стяжкой. На стойки и траверсу опирается стол, к которому при помощи винтов крепятся нижние ножи. регулирование зазора между ножами ножевой балки и станины осуществляется путем перемещения стола с помощью болтов и гаек, расположенных с обеих сторон стола. Направляющие стоек вместе с прикрепленными к ним накладками наклонены к плоскости стола под углом 870. На станине имеется эксцентриковый вал с насаженными на нем эксцентриками и шатунами, соединенными с балкой при помощи осей. Ножевая балка представляет собой жесткую конструкцию сварного типа, состоящую из вертикального, горизонтального и наклонного листов. В ножевой балке имеются два выступа, с помощью которых при возврате в верхнее исходное положение она приподнимает прижимную балку. Во время рабочего хода прижимная и ножевая балки одновременно опускаются. Прижим листа осуществляется за счет силы сжатых пружин и собственного веса балки. Сила сжатия пружин регулируется винтами. Задний упор - ручной. По спец.заказу устанавливается приводной упор либо приводной упор с УЦИ. Для отсчета величины перемещения заднего упора на рейке закреплена линейка. При работе без упора, в случае, когда ширина отрезаемых листов более 600 мм, линейка с рычагами приподнимается и укладывается на горизонтальное ребро ножевой балки. Боковой упор предназначен для определения начала реза и получения прямоугольных заготовок. Для защиты рук оператора в зоне реза имеется защитная решетка, полностью преграждающая доступ к ножам и прижиму. Привод ножниц осуществляется от электродвигателя через клиноремную передачу на маховик, соединенный муфтой-тормозом с приводным валом. От приводного вала через пару цилиндрических косозубых колес вращение передается на эксцентриковый вал, соединенный с ножевой балкой шатунами. Гильотина применяется в заготовительных цехах предприятий машиностроения, автотракторостроения, авиастроения и других отраслях промышленности. Технические характеристики: Наименование показателей, единица измерения Значение Наибольшие размеры разрезаемого металла, мм толщина ширина 2,5 1600 Наибольшая длина отрезаемой полосы по упору, мм 600 Частота ходов ножа, мин-1 34 Угол наклона подвижного ножа, град 1 град. 20 мин. Габаритные размеры, мм длинна ширина высота 2340 2020 1320 Масса, кг 2020
