Оборудование навесное для устройства и укрепления обочин

Оборудование навесное для устройства и укрепления обочин, предназначено для устройства и укрепления обочин, а также для уширения дорожного полотна путем одновременной отсыпки и планировки строительного материала, а также строительства дорог, работая со следующими видами строительного материала: асфальтобетонные смеси, щебень, гравий, песок.
Оборудование предназначено для эксплуатации в макроклиматических районах с умеренным климатом У, категории I по ГОСТ15150-69 при температурах окружающего воздуха от минус 400С до плюс 400С, скорости ветра не более 10 м/сек на высоте до 10 метров. Навесное оборудование агрегатируется с базовым трактором тягового класса 1.4. Основной базовый трактор - “БЕЛАРУС” 92П.
Преимущества оборудования навесного для устройства и укрепления обочин:
- монтируется на трактор тягового класса 1.4;
- высокопроизводительный ленточно-цепной конвейер (600т/ч);
- привод рабочих органов осуществляется от гидросистемы и ВОМ базового трактора;
- относительно низкая цена

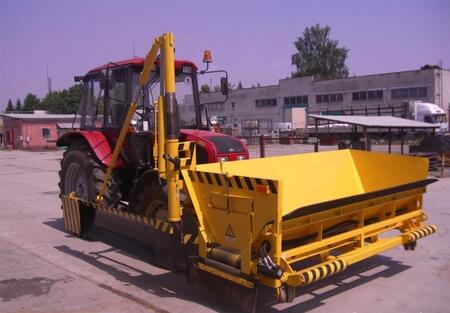

Оборудование навесное для устройства и укрепления обочин монтируется на лонжероны трактора.
Состоит из:
- приёмного бункера;
- отвала-планировщика;
- передней навески;
- рамы;
- гидросистемы;
- электросистемы.
Управление оборудованием производится из кабины базового трактора посредством рычагов гидрораспределителя базового трактора, а также блока управления гидросистемы оборудования. Посредством электрической и гидравлической системы оборудование может выполнять следующие движения:
а) приемный бункер:
- перевод приемного бункера в транспортное и рабочее положение;
- выдвижение или втягивание гидравлической штанги с упорными роликами;
- регулирование скорости ленточно-цепного конвейера.
б) отвал-планировщик:
- подъем-опускание отвала-планировщика выше или ниже дорожного полотна;
- перекос отвала-планировщика выше или ниже дорожного полотна;
- выдвижение или втягивание гидравлической секции отвала-планировщика.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование характеристики Ед. измерения Значение
Масса навесного оборудования, не более кг 1700
Объем приемного бункера, не более м3 1,9
Расчетная производительность т/ч 600
Угол перекоса отвала-планировщика градусы +-25
Ширина отвала-планировщика м 0,5 - 2,3
Подъем/опускание отвала-планировщика относительно дорожного полотна м 0,3/0,3
Максимальная рабочая скорость, не более км/ч 3
Габаритные размеры оборудования смонтированного на трактор в транспортном положении, не более:
Длина мм 6240 +-50
Ширина мм 3100 +-50
Высота мм 3100 +-50
Габаритные размеры оборудования смонтированного на трактор в рабочем положении, не более:
Длина мм 6870 +-50
Ширина мм 5200 +-50
Высота мм 4440 +-50
Технологический цикл.
1. Необходимо выполнить следующие настройки элементов оборудования:
- поднять, либо опустить относительно дорожного полотна отвал-планировщик;
- выполнить перекос относительно дорожного полотна отвала-планировщика;
- установить площадь поперечного сечения выгружаемого строительного материала посредством регулировки высоты дозирующего выгрузного окна;
- включить ленточно-цепной конвейер и отрегулировать необходимую скорость выгрузки строительного материала;
- плавно, без рывков, начать движение. Скорость движения при проведении работ не должна превышать 3 км/ч.
2. Водитель автомобиля-самосвала должен постепенно поднимать самосвальный кузов по мере заполнения приемного бункера оборудования.
3. После полного опорожнения кузова автомобиля-самосвала, оператор оборудования должен подать звуковой сигнал водителю автомобиля-самосвала об окончании производства технологического цикла по распределению строительного материала.
4. Затем водитель автомобиля-самосвала должен сложить порожний кузов и отъехать.

КОММЕРЧЕСКОЕ ПРЕДЛОЖЕНИЕ

ЦЕНЫ УТОЧНЯЙТЕ ПО ТЕЛЕФОНУ

Срок изготовления: 20 дней, возможно досрочное изготовление.

Предложение действительно 15 дней.
