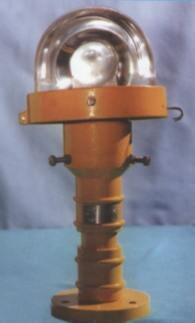

Огонь кругового обзора "Око"

Назначение Огонь предназначен для применения на аэродромах в качестве огней приближения, световых горизонтов, входных, ограничительных, боковых посадочных огней взлетно-посадочной полосы, рулежных огней. В зависимости от назначения предусмотрено четыре типа оптической системы, отличающиеся характером светораспределения светового пучка. Оптическая система Каждого типа включает в себя следующие элементы: а) симметричный огонь - стеклянный диоптр (колпак); б) полуасимметричный огонь - диоптр и одна линза; в) асимметричный огонь - диоптр и две линзы; г) прожекторный огонь -диоптр, одна линза и отражатель. Для придания световому пучку определенного цвета применяются светофильтры красного, зеленого, желтого, синего и комбинированных цветов Все элементы оптической системы собраны в блок оптики. Блок оптики соединен шарнирно с основанием огня Основание соединено с держателем огня шарнирной связью, позволяющей производить установку огня в горизонтальном или другом нужном положении. Источник света В огне применяются галогенные лампы накаливания КГМ-6,6 мощностью 45, 100,200 Вт или лампы ГРИФ - 6,6 той же мощности. Питание Огонь питается от изолирующего трансформатора ИОТ - 0,045, 0,1, 0,2 - в зависимости от мощности лампы.
