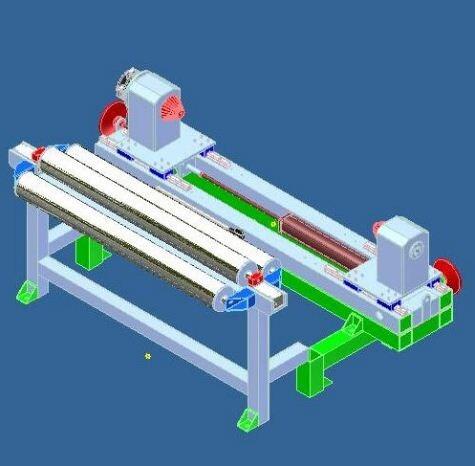

Отпускное устройство – ТИП А-3-1

Предназначено для установки рулонов с плѐнкой, стеклотканью, компаунда и пр. и обеспечение равномерной размотки. Обеспечивается измерение силы натяжения полотна и выдача сигнала для управления тормозной муфтой. Обеспечивается определение положения кромки полотна и автоматическая центровка полотна по оси машины. Состав: 1. Суппорт с системой зажима рулона с полотном. 2. Тормозная муфта. 3. Блок измерения из трѐх валов и двух тензодатчиков 4. Датчик положения кромки полотна 5. Суппорт имеет возможность перемещаться вдоль оси рулона на 50 мм для центровки. 6. Суппорт имеет возможность перемещаться вокруг вертикальной оси для равномерности. Примечание: 1. Для фиксации рулона использовать пневмо- привод и конические ребристые цапфы. 2. Тормозная муфта - автоматизированная. 3. Осевое и Боковое перемещения суппорта - автоматизированное. 4. Для выдачи сигналов управления тормозной муфтой, используется контролер Siemens S300
