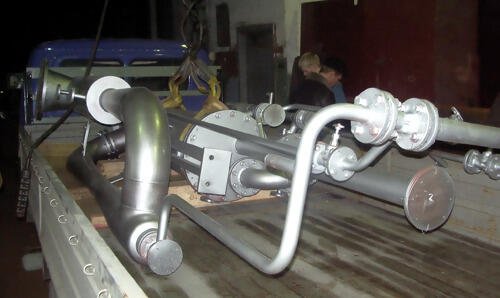

Пароэжекторные вакуумные насосы ПЭВН

Назначение: Поддержание вакуума в рабочей ёмкости, осаждение водяного пара и паров продукта, содержащихся в выхлопе.Рабочий пар подводится к соплам эжекторов от общего коллектора по паропроводам с запорно-регулирующей арматурой.Пароэжекторный вакуумный насос (ПЭВН) предназначен для откачки смеси газов - воздуха и продукта из технологической емкости при давлении смеси газов на входе ПЭВН.Аппарат имеет традиционную конструкцию многоступенчатых пароструйных вакуумных насосов.Он состоит из последовательно включенных по откачиваемой среде паровых эжекторов и кожухотрубчатых конденсаторов. В эжекторах происходит повышение давления откачиваемых газов, а в конденсаторах - конденсация водяного пара и паров откачиваемой среды и отвод образовавшегося конденсата из ПЭВН. Такое использование конденсаторов позволяет уменьшать расход эжектируемой среды, поступающей к паровым эжекторам, расположенным за конденсаторами, а тем самым и требуемые для повышения давления газов расходы рабочего пара на эжекторы. Конструкция паровых эжекторов позволяет осуществлять осевое передвижение сопле, что может быть необходимым при наладке ПЭВН.Конструкция конденсаторов позволяет производить чистку трубок с их внутренней стороны, что требуется при использовании загрязненной оборотной воды.Пароэжекторные вакуумные насосы применяются в различных технологических процессах как для создания вакуума так и для транспортировки среды. Их простота и надежность - главные преимущества. давление всасывания до 2,5 мм ртутного столба; давление среды на выхлопе 1,1 ата;расход рабочего пара до 540 кг/ч; давление рабочего пара 12 ати; температура рабочего пара 205 С;расход охлаждающей воды 40÷50 т/ч; температура охлаждающей воды на входе 28 С; состав эжектируемой среды воздух 5 кг/ч, пары капролактама 25 кг/ч, водяной пар 5 кг/ч; температура эжектируемой среды 80 С; материал: сталь 08Х18Н12М2Т
