Паровой котел серии Е

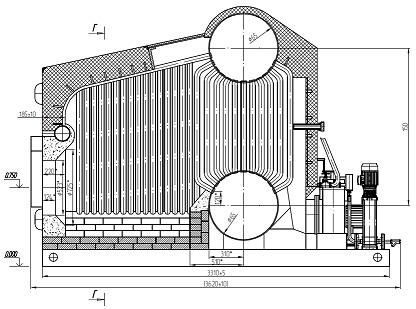

Паровой котел серии Е относится к паровым котлам барабанного типа. Котел представляет собой конструкцию, собранную на раме. Основными элементами являются трубная система котла, каркас с изоляцией и топливная система. Трубная система котла изготовлена из двух пучков металлических труб, соединяющих два горизонтальных барабана, расположенных друг над другом. Теплоизоляция выполнена минеральной ватой. Сверху утеплитель обшивается железом. Фронтальная часть котла защищен огнеупорным бетоном. Пол котла изолирован кирпичной кладкой: нижний - диатомовым, верхний - шамотным. Устройство и принцип работы паровых котлов Е Топливо смешивается с воздухом и сжигается в паровом котел горелочным устройством. Тепло сгораемого топлива передается через нагреваемую поверхность стальных труб, которые омываются дымовыми газами. Концы труб объединены общими камерами для сбора пара и воды, иногда их называют барабанами, которые представляют собой цилиндрические баки. Вода в котле движется вниз из верхнего барабана в нижний по внешним водяным коллектора. Из нижнего барабана вода поднимается во внутренние паровые коллекторы расположенные внутри топки котла, где вода нагревается и часть ее превращается в пар. Полученная пароводяная смесь поднимается по внутренним трубам в верхний барабан. Там пар отделяется от воды и направляется в паровой коллектор в верхней части барабана. Выделенная из пара вода возвращается в нижний барабан. Такая круговая циркуляция воды обусловлена различием веса водяного столба во внешних и внутренних коллекторах. Таким образом вода многократно циркулирует через трубы. Пар отбирается через запорную арматуру котла в верхней части верхнего барабана. Топливо парового котла Е Паровой котел серии Е может комплектоваться горелками разных производителей для использования разных видов топлива. Дизельный паровой котел Е может работать на дизельном топливе или легком печном топливе. Газовый паровой котел Е работает на магистральном газе(метане), сжиженном газе (смесь пропана и бутана). Котел может также работать на генераторном или био газе. Мазутный паровой котел Е в качестве топлива использует мазут или сырую нефть. В угольном паровом котле Е топливом может быть каменный уголь, торф, дрова или другое твердое топливо.
