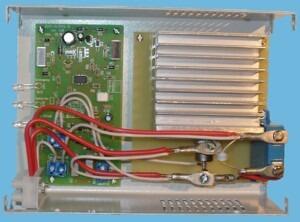

Печатная плата в корпусе ЗАС-5.0

Предназначены для установки на силовом вводе после электросчетчика и автоматов токовой защиты. Осуществляют защиту по напряжению электрооборудования жилого дома включая энергоемкие приборы такие как стиральные и посудомоечные машины, СВЧ - печи, водонагреватели проточного и накопительного типов, системы подогрева полов, электрокамины и т.д. Корпуса устройств ЗАС-5.0 и ЗАС-8.0 одинаковы. Суммарная номинальная мощность нагрузки - 5.0 или 8.0 Квт, коэффициент перегрузки 2.0 в течение 5 мин. Состоят из мощного электронного коммутатора, управляемого через оптопару с гальванической развязкой микроконтроллером серии AVR фирмы Atmel Corp. с аналого-цифровым преобразователем в измерительном блоке, включенном по схеме с искусственной средней точкой и супрессорной защитой цепи питания. Алгоритм работы позволяет реализовать следующие функции: самотестирование устройства включение и выключение нагрузки при переходе сетевого напряжения через ноль высокую точность и стабильность параметров Имеет конденсаторные фильтры на входе и выходе, варисторный и газоразрядный ограничитель на выходе, индикаторы " Авария ", " Норма " и " Нейтраль " для определения правильного подключения к электросети. Исполнение ЗАС-5(8).0 - в металлическом корпусе с клеммной колодкой на 4 контакта сечением одножильного провода 6 кв.мм. для настенного монтажа. ЗАС-5(8).0-2 дополнительно оснащен переключателем диапазонов защиты по напряжению (165-265В/185-245В). Технические данные: уровни защиты по напряжению: верхний предел нижний предел время срабатывания время тестирования время задержки ~ 260 В ~ 165 В 10 мсек 3 сек 10 сек максимальное входное напряжение ~ 440 В габаритные размеры 210 х 150 х 80 мм масса 1,5 кг
