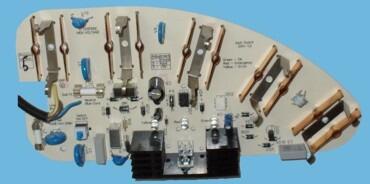

Печатная плата ЗАС-1.2-Р

Предназначен для подключения и защиты компьютерного оборудования, теле-видео-аудио аппаратуры, холодильников и морозильников и соединением с заземляющим контуром. Суммарная номинальная мощность нагрузки - 1.2 Квт, коэффициент перегрузки - 1.7 в течение 5 мин. Состоит из электронного коммутатора, управляемого через оптопару с гальванической развязкой микроконтроллером серии AVR фирмы Atmel Corp. с аналого-цифровым преобразователем в измерительном блоке, включенном по схеме с искусственной средней точкой и супрессорной защитой цепи питания. Алгоритм работы позволяет реализовать следующие функции: самотестирование устройства оперативное включение/отключение нагрузки микровыключателем включение нагрузки в момент перехода сетевого напряжения через ноль высокую точность и стабильность параметров Имеет конденсаторные фильтры на входе и выходе, варисторные ограничители между фазой, нейтралью и землей. Для безопасной коммутации по фазному проводу имеется индикатор " Фаза ", который определяет правильность подключения к электросети. Индикаторы " Авария " и " Норма " имеют двойные функции - кроме тех, что следуют из названия еще и указывают включение - отключение нагрузки. Исполнение ЗАС-1.2 - в корпусе разветвителя на 5 розеток с заземляющими контактами и сетевым шнуром длиной 2 метра. ЗАС-1.2-Р дополнительно оснащен газоразрядным ограничителем. Технические данные: уровни защиты по напряжению: верхний предел нижний предел время срабатывания время тестирования время задержки ~ 260 В ~ 165 В 10 мсек 3 сек 10 сек максимальное входное напряжение ~ 440 В габаритные размеры 240 х120 х50 мм масса 0,6 кг
