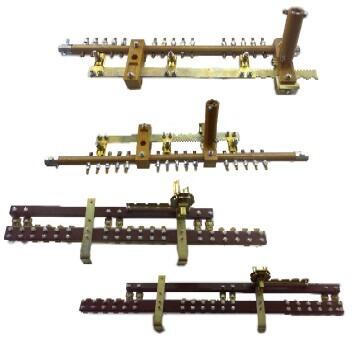

Переключатели реечные ПТРЛ

Переключатели ПТРЛ (переключатель трехфазный реечный) предназначаются для трансформаторов мощностью 25...1600 кВА, служат для переключения напряжения трансформаторов (при отключенной нагрузке - ПБВ). Переключатели ПТРЛ производятся двух конструкций: переключатель со смещенным валом к центру переключателя, и переключатель с валом расположенным с края переключателя, что обеспечивает отсутствие электрического напряжения на валу, следовательно исключает необходимость применения переходной бакелитовой трубки и исключает люфты. Материалы применяющиеся для производства переключателей: токоведущие контакты - латунь осветленая; изоляционные материалы: гетинакс, стеклотекстолиты и стеклопластики маслостойких марок. Переключатели изготавливаются пяти-контактные (на одну фазу), для применения при схеме соединения обмоток в "Звезду" и шести-контактные (на одну фазу), для применения в большей части при схеме соединения обмоток в "Треугольник", и в некоторых случаях при схеме соединения обмоток в "Звезду". Также переключатели изготавливаются трех-контактные (на одну фазу), для применения в трансформаторах специального назначения с трехступенчатым регулированием нагрузки (пример: бетоногрейные трансформаторы). Переключатели применяются на трансформаторы в зависимости от максимального тока нагрузки
