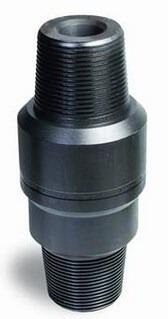

Переводники для обсадных колонн

Переводники для обсадных колонн применяются для составления комбинированных двух-трехразмерных обсадных колонн или же обсадных колонн, составленных из труб с разными типами резьбовых соединений. Наружный и внутренний диаметры переводников приняты равными соответственно наружному диаметру муфты и внутреннему диаметру соединяемой трубы. Предусматривается изготовление переводников из сталей групп прочности Д, К, Е, Л, М и Р механические показатели которых соответствуют указанным группам прочности по ГОСТ 632-80. Основной перечень переходных переводников представлен в таблице. По заказу возможно изготовление переводников обсадных колонн переходного (П), ниппельного (Н) и муфтового типа (М), с резьбами ОТТМ, ОТТГ, ОБС (короткая треугольная резьба) согласно требованиям ГОСТ 632-80, а также с резьбой БТС (Батресс) согласно ГОСТ Р 51906-2002. Переходные 1 П 177,8 ОТТМ/ 177,8 БТС 194,5 330 159 33,1 2 П 177,8 БТС / 177,8 ОТТМ 194,5 300 159 33,1 3 ПО 114 ОТТМ/ 102 ОТТМ 127 250 88,9 6,8 4 П ОТТГ-146/ ОТТМ-114 166 270 97 11 5 ПО 102 ОТТМ/ 114 ОТТМ 114,3 250 89 7 6 П ОТТМ 168/ БТС168 187,3 270 144 14 7 П 168 VAGT/ 168 ОТТГ L=0.5 187,7 500 148 8 П 245 ОТТГ/ 245 БТС 269,9 330 221 30 9 П 168 VAGT/ 168 ОТТГ Р-110 188 287 146 14,9 10 П 168 ОТТГ / 168 VAGT Р-110 188 287 146 14,9 11 П 168 БТС/ 168 VAGT-Е 188 293 146 14,3 12 П 245 БТС/ 245 ОТТГ-Е 269,9 348 221 29,2 13 П 324 ОТТМ/ 324 БТС 351 405 293 61
