Плавитель–измельчитель СИ-120

Установка для термической обработки продуктов модели П8-СИ-120 предназначена для смешивания, измельчения, термической обработки различных жидких и пастообразных продуктов в молочной и пищевой промышленности. Эта установка позволяет соединить ряд технологических процессов, объединяя в один цикл.

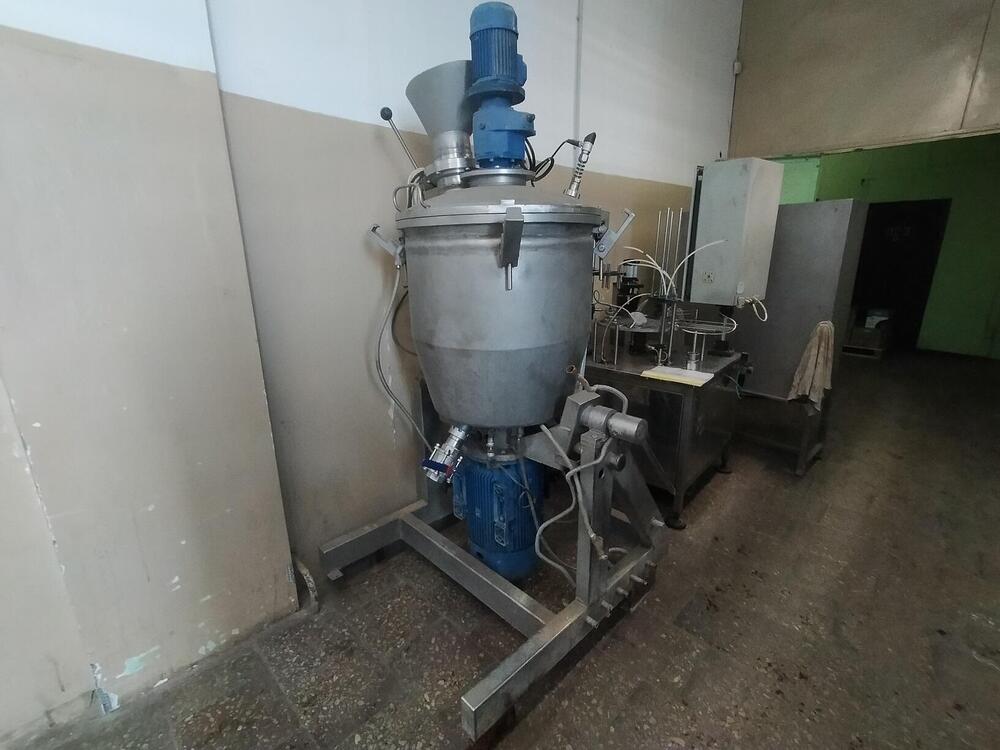

Смеситель – измельчитель представляет собой чашу с рубашкой, в которой происходит нагрев продукта путем непосредственного впрыска пара или подачи его в межстенное пространство рубашки.

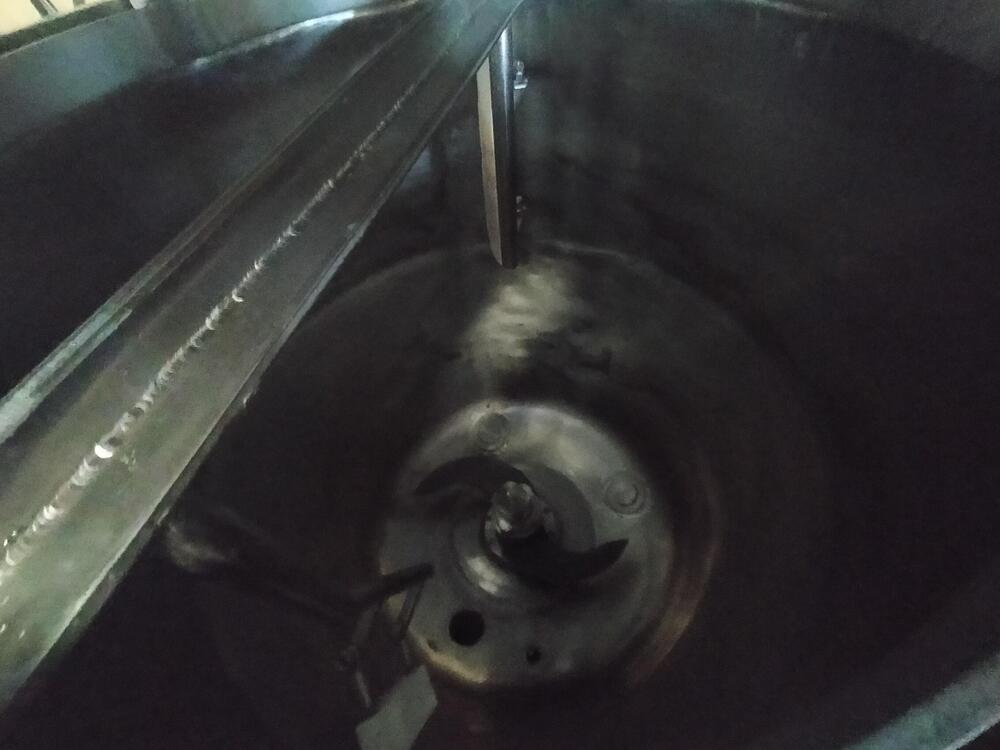

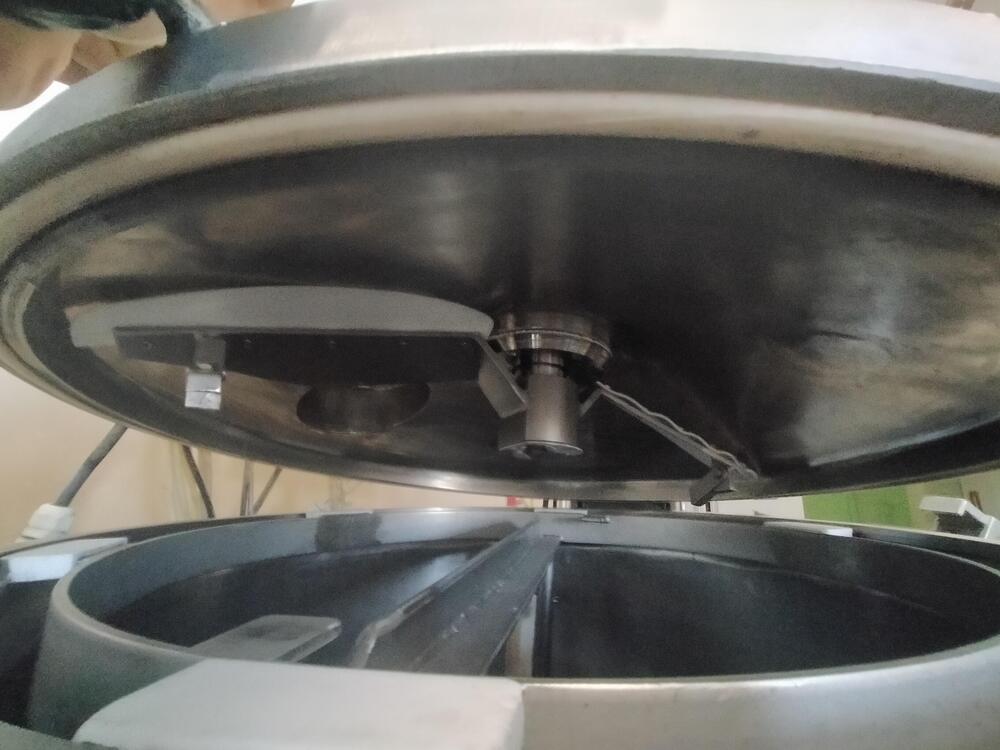

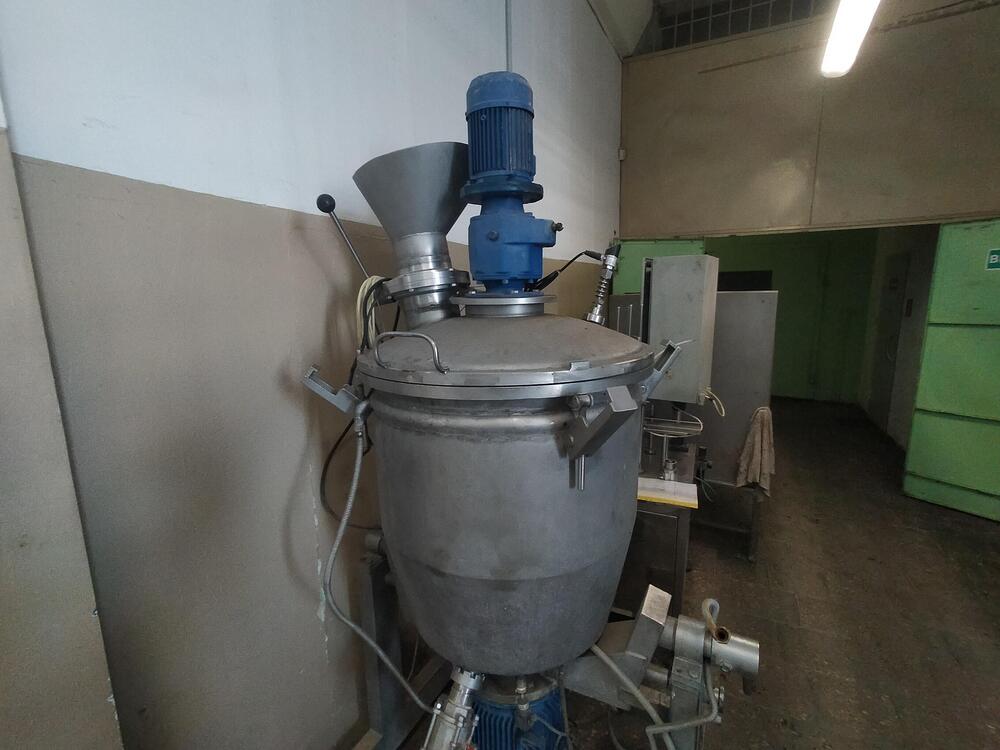

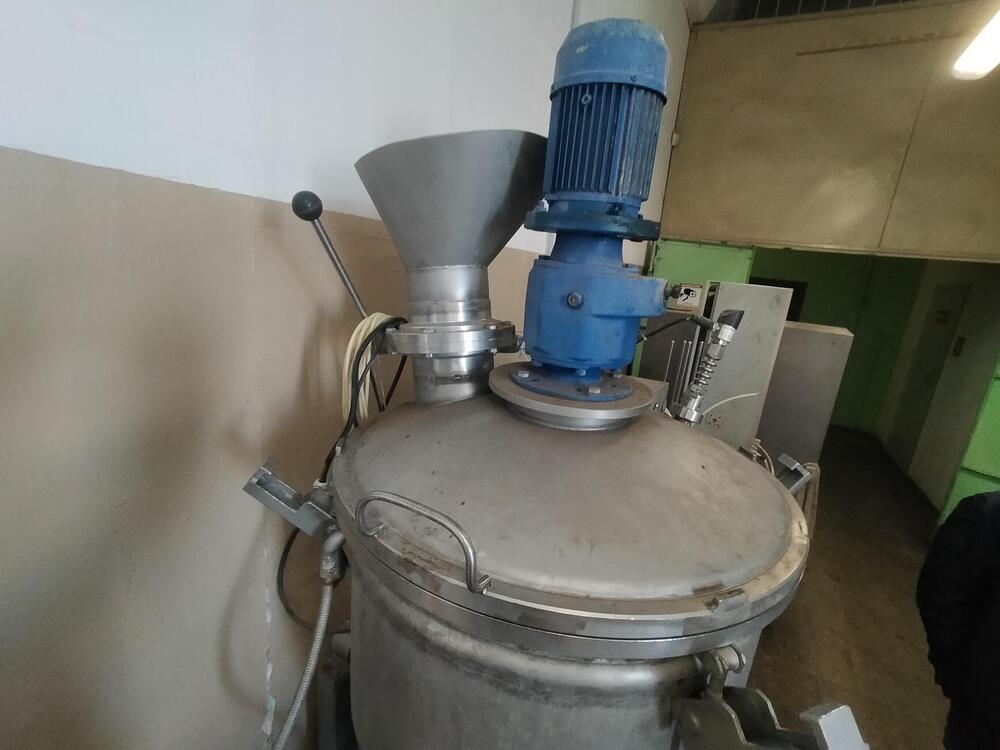

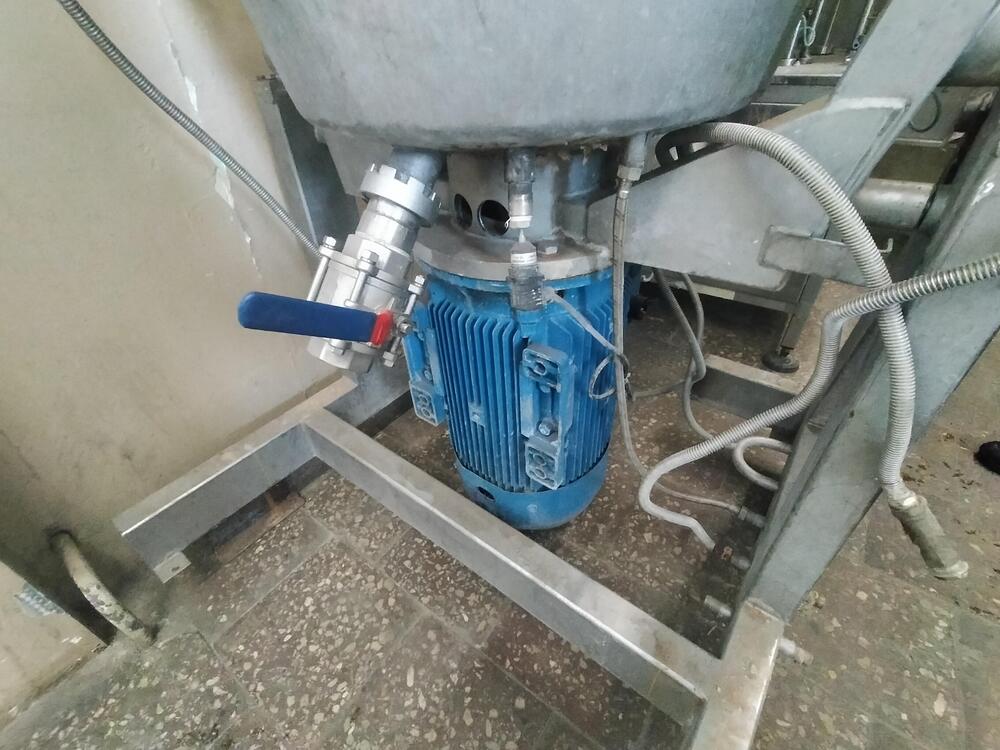

Для более быстрого нагрева продукта внутри чаши расположены два клапана для подачи острого пара непосредственно в продукт.Внутри чаши для измельчения и смешивания продукта находится режущая насадка, которая приводится во вращение электродвигателем. Скорость вращения режущей насадки плавно регулируется преобразователем частоты от 800 об/мин до 3000 об/мин. Для предотвращения появления нагара на стенках чаши при нагреве продукта через стенку рубашки, внутри неё установлена мешалка со скребками из пищевой резины, которые, благодаря своей конструкции, при движении всегда прижимаются к стенкам чаши. Для очистки крышки чаши на мешалке установлен фторопластовый скребок.Крышка чаши при открытии откидывается на 900 назад посредством пневмоцилиндра. На крышке расположена воронка с шиберной заслонкой для догрузки компонентов во время работы смесителя-измельчителя, а также вакуумная камера с клапаном для создания вакуума, с электронным датчиком давления, с предохранительным клапаном и клапаном для сброса вакуума.

Система автоматизированного управления смесителя – измельчителя СИ-120 предназначена для управления технологическим процессом измельчения, смешивания, нагрева и охлаждения продуктов (сыр, творог и др.).Характеристики
Давление в рабочем объёме камеры, МПа 0,3
Мощность, кВт 18,5
Напряжение питания, В 380
Объём рабочей емкости, дм³ 90
Расход пара, кг 150
Температура, °С 140
Частота вращения двигателя, об/мин 1500 - 3000
Частота, Гц 50
