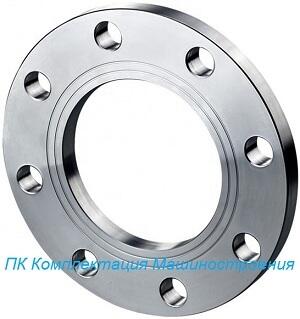

Плоские фланцы

Данный вид фланцев применяется для стыковки различной трубопроводной арматуры (клапаны, задвижки, фильтры, затворы и прочее) с трубопроводами, для соединения отдельных отрезков трубопроводов между собой, а также для присоединения трубопроводов к различному специальному оборудованию – теплообменникам, насосам, емкостям, реакторам и другому. Основная задача фланцевых соединений – обеспечение прочности и герметичности конструкций. Фланцы приварные просты в монтаже и демонтаже, благодаря им значительно ускоряется процесс монтажа: фланец просто одевается на трубу и приваривается. Фланцевое соединение применяется в тех случаях, когда рабочая среда находится под средним или низким давлением от 0,1 до 2,5 МПа и работают при температуре в широком диапазоне от -70 до +300 град. по Цельсию.

Приварные плоские фланцы подразделяются на:

-стальные плоские фланцы изготавливают из стали 20. Такие фланцы эксплуатируются в обычных неагрессивных средах и предназначены, как правило, для труб с давление 0,5 — 40 МПа.

-нержавеющие плоские фланцы производятся из высоколегированной стали, обладающей большим по сравнению с обычной сталью запасом прочности. Нержавеющая сталь подходит для агрессивных сред эксплуатации.

-оцинкованные плоские фланцы устойчивы к внешним факторам (влажность, температура, атмосферные осадки и пр.). Оцинковка производится при помощи гальванизации. Это обеспечивает максимальное сцепление со стальным листом.

Способы изготовления плоских фланцев в ПК КомплектМаш

Изготовление стальных фланцевых соединений происходит посредством горячей штамповки, газовой вырезки, центробежного электрошлакового литья. Выбор типа конструкции зависит от многочисленных показателей - условное давление, диаметр условного прохода, исполнение, обусловленное видом поверхности под прокладку, используемый материал и т. д.)

Для технологических трубопроводов разработано огромное количество конструкций данной детали. Все фланцевые соединения состоят из фланцев, крепежных изделий и прокладки. Главная задача, возложенная на этот узел, состоит в объединении частей трубопровода либо же присоединении дополнительного оборудования к трубам. Фланцы подразделяются на цельные ГОСТ 33259-2015 тип 01, свободные ГОСТ 33259-2015 тип 02 и свободный на отбортовке ГОСТ 33259-2015 тип 03.

Полезная информация

С 01 апреля 2015 г. вступил в силу новый стандарт ГОСТ 33259-2015 «Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250» вместо ГОСТ 18815-80 — ГОСТ 18822-80.

Фланцы плоские изготавливают из марки стали: ст. 20,ст. 10Х17Н13М2Т, ст.09Г2С, ст.20ЮЧ, ст.15Х5М, ст. 15ХМ,ст. (08)12Х18Н10Т, и т.д.
