Пневмомотор ДАР-5Б

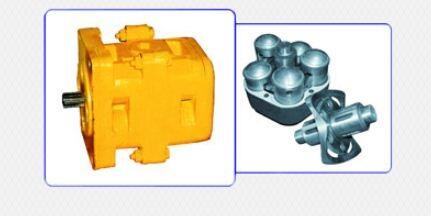

Номинальное давление 0,4 МПа Номинальная мощность 3,2 кВт Удельный расход воздуха 1,29 (м3/мин)/кВт Номинальная частота вращения 1...10 с Крутящий момент страгивания 50 н·м Габаритные размеры длина 240 мм ширина 160 мм высота 200 мм Масса 19 кг Пневмомотор ДАР-5Б — аксиально-поршневой, с профильным диском многократного действия, реверсивный, нерегулируемый, с двухсторонними поршнями, предназначен для привода горных машин и механизмов. Пневмомотор состоит из двух комплектных полублоков, ротора с профильным диском, четырех поршней и двух крышек. Детали пневмомотора изготовлены из высокопрочного алюминиевого сплава, стали и чугуна. Сжатый воздух через систему каналов подается в рабочие камеры и перемещает поршни, обеспечивая работу мотора. Установка пневмомотора на приводах фланцевая по диаметру 125f9, передача крутящего момента осуществляется при помощи шлицевого вала, с размерами шлицов D-6×21×25е8×5d11 ГОСТ 1139-80, подвод сжатого воздуха к отверстиям с резьбой G1-B.
