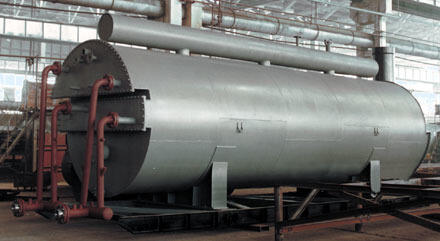

Подогреватель блочный ПБТ-1,6М (Ж)

Подогреватель предназначен для нагрева нефти, газа, пластовой воды и их смесей в системе сбора, транспорта и подготовки продукции скважин. Климатическое исполнение подогревателей - «У», категория размещения 1 по ГОСТ 15150-69. Подогреватель состоит из следующих основных частей: - блок нагрева; - блок подготовки топлива; - блок вентагрегата; - система автоматизации. Продукт из промысловой сети поступает в змеевик подогревателя, нагревается от промежуточного теплоносителя, после чего выводится из подогревателя. Газ для питания горелок подогревается в блоке нагрева и поступает в блок подготовки топлива. После очистки и редуцирования топливный газ подается на запальную и основную горелки, сжигается в топке подогревателя, отдавая тепло промежуточному теплоносителю. Охлажденные продукты сгорания через дымовую трубу выводятся из топки подогревателя в атмосферу. Блок нагрева предназначен для передачи тепла от продуктов сгорания топливного газа к нагреваемому продукту.Топка представляет собой П-образную сварную конструкцию из трубы. К емкости топка крепится с помощью фланца, на котором размещены штуцера под запальную горелку, дымовую трубу, фотодатчик, а также отверстие под основную горелку.Змеевики представляет собой четырех- и трехсекционные пучки из труб. Каждая секция выполнена в виде двухзаходной плоской спирали.Приборы смонтированы в утепленном шкафу.Блок вентагрегата представляет собой утепленное укрытие, в котором размещен радиальный вентилятор типа ВР-12-26-3,15 с электродвигателем 4А100S2 мощностью 4 кВт.Подогреватель оснащен системой автоматизации. Система автоматизации предназначена для автоматического управления, контроля, регулирования технологических процессов подогревателя (дистанционный розжиг горелочных устройств, регулирование процесса нагрева нефти, включение рабочей и аварийной сигнализации, автоматической защиты подогревателя при отклонении от нормы контролируемых параметров). В состав системы автоматизации входят следующие основные изделия: - шкаф локальной автоматики; - блок искрового розжига; - датчик пламени ультрафиолетовый.
