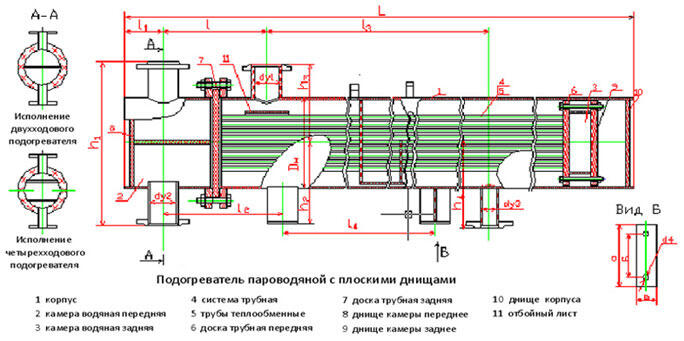

Подогреватель пароводяной с плоскими днищами

Обозначениепо ГОСТ28679-90 Размеры,мм Масса кГ Dн dy1 dy2 L l L2 L3 L4 h1 h2 h3 h4 ПП2-6,3-0,2-2 325 100 100 2250 556 460 1300 1100 586 288 293 340 350 ПП2-9,5-0,7-2(4) 325 100 100 3350 556 545 2300 2000 586 288 293 340 440 ПП2-11,4-0,2-2 426 150 100 2575 562 470 1300 1100 696 348 348 348 484 ПП2-17,2-0,7-2(4) 426 150 100 3575 562 545 2300 2000 696 348 348 348 614 ПП2-16,0-0,2-2 480 150 150 2630 605 510 1300 1100 750 385 375 375 710 ПП2-24,4-0,7-2(4) 480 150 150 3630 605 590 2300 2000 750 385 375 375 870 d3=50 мм; d4=27 мм; L1=150 мм; a=390 мм; б=330 мм; в=120 мм;
