Подогреватели пароводяные

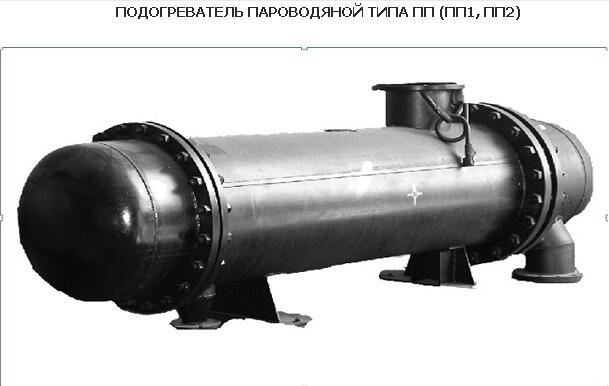

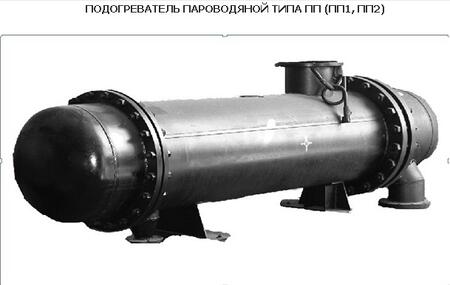

Подогреватели пароводяные (ПП) предназначены для систем отопления и горячего водоснабжения, работающим по температурным режимам 70/150 °C; 70/130 °С и 70/95 °С. Подогреватель представляет собой кожухотрубный теплообменник горизонтального типа, основными узлами которого являются: корпус, трубная система, передняя и задняя (плавающая) водяные камеры, крышка корпуса. Сборка основных узлов подогревателя осуществляется с помощью разъемного фланцевого соединения, обеспечивающего возможность профилактического осмотра и ремонта. В подогревателе нагреваемая вода движется по трубкам, а греющий пар через патрубок в верхней части корпуса поступает в межтрубное пространство, в котором установлены сегментные перегородки, направляющие движение парового потока. Конденсат греющего пара стекает в нижнюю часть корпуса и отводится из подогревателя. Накапливающиеся в подогревателе неконденсирующиеся газы (воздух) отводятся через патрубок на корпусе аппарата. Серийные пароводяные подогреватели, изготавливаются по ОСТ 108.271.105-76. Пример условного обозначения: - Подогреватель ПП1-32-7-IV ОСТ 108.271.105-76 - подогреватель пароводяной с эллиптическими днищами, поверхностью теплообмена 32 м2; рабочим (избыточным) давлением в паровом пространстве 7 кгс/см2, четырехходовой по воде. - Подогреватель ПП2-9-7-II ОСТ 108.271.105-76 - подогреватель пароводяной с плоскими днищами, поверхностью теплообмена 9м2, рабочим (избыточным) давлением в пародом пространстве 7 кгс/см2 двухходовой по воде. По желанию заказчика возможно изготовление корпусов и трубных систем подогревателей из специальных сталей и сплавов. Обозначение /типоразмер/ Площадь поверхности нагрева, м2 Температура воды, оС Номинальный расход воды, м3/ч. Диаметр корпуса, мм Длина трубок, L1 мм Длина подогревателя, L мм Масса, кг На входе На выходе ПП2-6-2-II 6,3 70 95 29,2 325 2000 2550 410 ПП2-9-7-II 9,5 70 130 32,4 325 3000 3550 503 ПП2-9-7-IV 9,5 70 150 16,1 325 3000 3550 507 ПП2-11-2-II 11,4 70 130 59 426 2000 2575 615 ПП2-17-7-II 17,2 70 130 59 426 3000 3575 760 ПП2-17-7-IV 17,2 70 150 29,4 426 3000 3575 760 ПП1-21-2-II 21,2 70 95 103,5 530 2000 2785 933 ПП1-32-7-II 32 70 130 110,5 530 3000 3785 1138 ПП1-32-7-IV 32 70 150 55 530 3000 3785 1125 ПП1-35-2-II 35,3 70 95 169 630 2000 2885 1369 ПП1-53-7-II 53,9 70 130 182 630 3000 3885 1650 ПП1-53-7-IV 53,9 70 150 93 630 300 3855 1656
