Подшипниковые узлы SKF Agri Hub для дисковых культиваторов

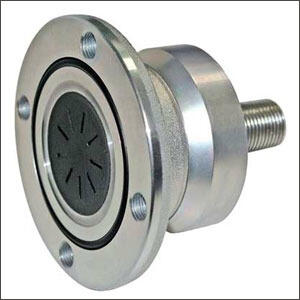

SKF Agri Hub — узлы для независимой подвески дисков культиваторов — повышают производительность, снижают затраты и щадят почву. Независимая подвеска дисков предъявляет особые требования к подшипникам. Подшипниковый узел должен: обеспечивать независимую опору диска и воспринимать опрокидывающие моменты, действующие на диск со стороны земли; иметь надежные уплотнения, обеспечивающие защиту от загрязняющих веществ (бечевка, грязь и пыль, удобрения, камни, вода, снег) и выдерживающие высоконапорную мойку; обеспечивать плавное вращение диска для улучшения качества обработки почвы. Всем этим требованиям отвечает ступичный подшипниковый узел SKF Agri Hub, который одновременно выполняет функции фланцевого соединения диска, подшипника, обеспечивающего вращение диска, и поворотной цапфы рычага и при этом надежно защищен от проникновения грязи. При проектировании сельскохозяйственных машин важно учитывать крайне тяжелые условия эксплуатации такой техники. SKF Agri Hub помогает повысить производительность культиваторов с независимой подвеской дисков, а также отвальных плугов, рыхлителей, дисковых культиваторов, чизель-культиваторов и комбинированных культиваторов-сеялок. Предназначенный для культиваторов с независимой подвеской дисков, подшипниковый узел SKF Agri Hub снабжен специальным уплотнением, эффективность которого была доказана испытаниями в условиях экстремальной загрязненности и запыленности. Даже в условиях зимы, при температуре -20°C SKF Agri Hub функционировал без нареканий. Успешные результаты испытаний позволили SKF начать серийную поставку узлов Agri Hub в Россию. В отличие от других аналогов, SKF Agri Hub смазаны на весь срок службы. Герметичность уплотнений исключает вытекание смазки в течение всего срока службы этого узла, в котором реализован принцип plug-and-play. В конструкции уплотнительного узла используется грязезащитное уплотнение в комбинации со специальным лабиринтным уплотнением, которые уже применяются SKF, например, в узлах многоковшовых экскаваторов и тракторов, а также в сельскохозяйственном оборудовании. Данная система обеспечивает защиту от грязи и любых видов пыли. В качестве статического уплотнения служит комбинация из манжетного и О-образного уплотнений, которые установлены со стороны диска и защищают подшипник от проникновения снега, воды и грязи. SKF Agri Hub практически не требует техобслуживания и чрезвычайно надежен в работе. Данный узел монтируется на дисковой раме с помощью резьбового вала диаметром 28 мм и гайки M22. Диски крепятся при помощи четырех болтов M12, что исключает деформацию дисков при монтаже. Возникающие в процессе эксплуатации осевые и радиальные ударные нагрузки воспринимаются двухрядным радиально-упорным подшипником.
