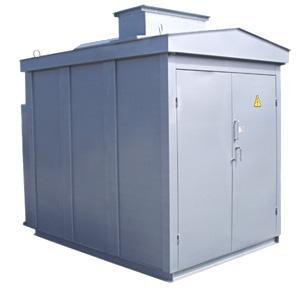

Подстанции тупиковые с внутренней ячейкой КТПН (к.к.) 400кВА

Подстанции тупиковые с внутренней ячейкой КТПН (к.к.) 400кВА Мощность, кВт400 Габариты 2200x2700 Исполнение к.к. Область применения Подстанций - системы электроснабжения промышленных предприятий, потребителей сельского хозяйства, города, населенные пункты, объекты нефте- и газодобывающей промышленности и пр. Подстанции изготовлены в соответствии с требованиями ГОСТ 14695-80, правилами устройства электроустановок (ПУЭ), ТУ, по типовым проектам и схемам главных и вспомогательных цепей, утвержденными в установленном порядке. Подстанции представляют собой закрытые цельнометаллические помещения одно-, двух- или трехблочного исполнения, выполненные в виде силовых каркасов обшитых панелями из листовой стали толщиной 2мм. Все двери снабжены внутренними замками под спецключ и петлями под наружные навесные замки. В помещениях располагаются: отсеки УВН с коммутационными аппаратами 10(6) кВ, отсеки РУНН с панелями распределения 0,4 кВ, отсеки силовых трансформаторов. Для осмотра состояния предохранителей и контактных групп ВВ разъединителей, без снятия напряжения, предусмотрены смотровые окна на защитных дверях высоковольтных камер. Для осмотра трансформаторов, без снятия напряжения, предусмотрены ограждения со стороны дверей трансформаторного отсека. В отсеках РУНН расположены: ручное или автоматическое коммутационное оборудование для защиты, учета и распределения электроэнергии напряжением 0,4 кВ.
