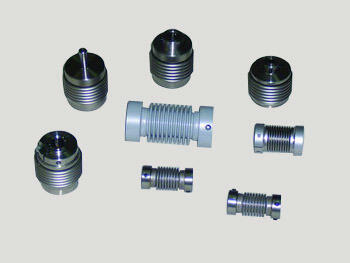

Прецизионные сильфонные муфты

Характерные особенности: • Закрепление фланцев к валам стопорными винтами. • Большая гибкость по отношению осевых, радиальных и угловых сдвигов валов. • Малые габаритные размеры. • Малый вес. • Упрощенная конструкция. Тип Ном.моментвращения Т(Н.м) A (mm) Lmin (mm) D1/D2 max (mm) SS X/X X X/X A D1/D2 max (mm) SS X/X X X/X B Max.обороты(мин-1) Осевоесмещениевалов?s (мм) Рад.смещениевалов ?r (мм) Угловойнаклон осей,(градус) СС16/2 0,5 16 22 6 - 25000 0,1 0,1 0,5 CC16/4 0,5 16 26 6 - 24000 0,2 0,15 1 CC16/8 0,5 16 34 6 - 20000 0,3 0,2 2 CC18/2 0,8 18 26 10 - 20000 0,2 0,1 1 CC18/4 0,8 18 32 10 - 19000 0,4 0,15 1,5 CC18/8 0,8 18 40 10 - 17000 0,55 0,2 2 CC22/2 1 22 33 12 8 17000 0,3 0,15 1 CC22/4 1 22 40 12 8 16000 0,5 0,2 1,5 CC22/8 1 22 52 12 8 15000 0,7 0,25 2 CC28/2 2 28 34 14 12 15000 0,3 0,15 1 CC28/4 2 28 40 14 12 13000 0,5 0,2 1,5 CC28/10 2 28 60 14 12 12000 0,75 0,3 2 CC32/6 4 32 48 16 12 11000 0,5 0,15 1,5 CC38/2 5 38 43 23 18 11000 0,3 0,15 1 CC38/4 5 38 52 23 18 11000 0,7 0,25 1,5 CC38/8 5 38 70 23 18 10000 0,9 0,35 2 CC45/8 7 45 66 30 25 8000 0,8 0,3 1,5
