Преобразователь измерительный ISO-RTD для термопреобразователей сопротивления

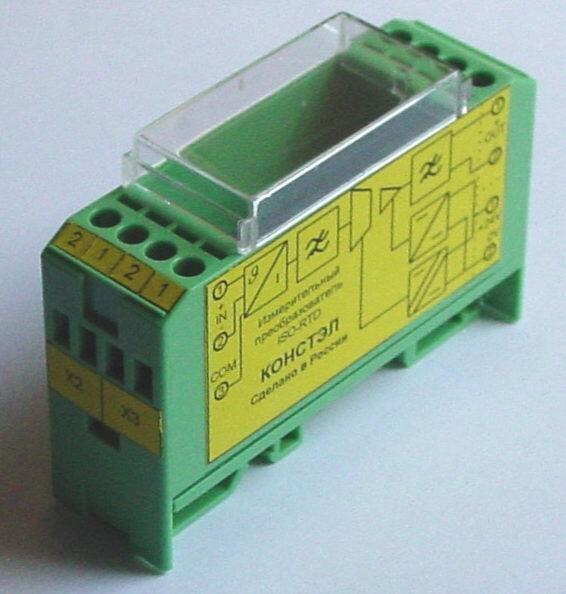

"Устройство ISO-RTD предназначено для преобразования сигнала от первичного датчика (термопреобразователя сопротивления 50М, 100М, Гр23, 50П, 100П по ГОСТ 50353-92, ГОСТ 6651-94 или Pt100 (по DIN N43760) в сигнал постоянного напряжения или тока. Измерительные преобразователи ISO-A и ISO-RTD имеютСертификат об утверждении типа средств измерений RU.C.34.004.A N14001 Госстандарта России. Особенности: Линейная зависимость выходного напряжения от температуры; Сохранение характеристик при наличии помехи промышленной частоты 50-60Гц напряжением до 100 мВ; Выдерживает без повреждения обрыв и короткое замыкание входных цепей и короткое замыкание выхода; Модуль предназначен для установки на стандартной DIN-35 рейке. Для осуществления внешних подключений применяются клеммные соединители "под винт". Сечение подключаемых проводов - до 2,5 мм2. Может быть поставлен с числом каналов от 1 до 8 в открытом исполнении или одноканальном в закрытом корпусе (см. фото). Размеры одного канала модуля 23 х 77 мм. Высота - не более 40 мм. Технические характеристики Параметр Значение Типы термопреобразователей сопротивления ТСМ Гр.23, ТСМ50, ТСМ100, ТСП50, ТСП10, Pt100 Схема подключения Двух- или трехпроводная Ток возбуждения термопреобразователей сопротивления 0,8 мА Диапазон измеряемых температур От -200 до +500°С Класс точности 0,5 или 0,25 Выходной сигнал 1..5 В DC, 4..20 мА Нагрузочная способность по выходу Не менее 500 Ом Гальваническая изоляция 2000В DC Номинальное напряжение питания 24В Потребляемый ток Не более 100 мА Рабочая температура От минус 25 до 60°С Средний срок службы Не менее 10 лет Габаритные размеры 23 х 40 х 75 мм Форма заказа преобразователя: ISO-RTD ___1____ / __2___ / ___3__ / ___4__ , где 1 - Тип термопреобразователей сопротивления (ТСМ Гр.23, ТСМ50, ТСМ100, ТСП50, ТСП100, Pt100) и номинальное значение W100; 2 - Диапазон измеряемых температур (от минус 200 до + 500°С); 3 - Класс точности 0,5 или 0, 25; 4 - Количество каналов в одном модуле (от 1 до 8). Если преобразователь поставляется в закрытом корпусе, то указать тип корпуса EMG."
