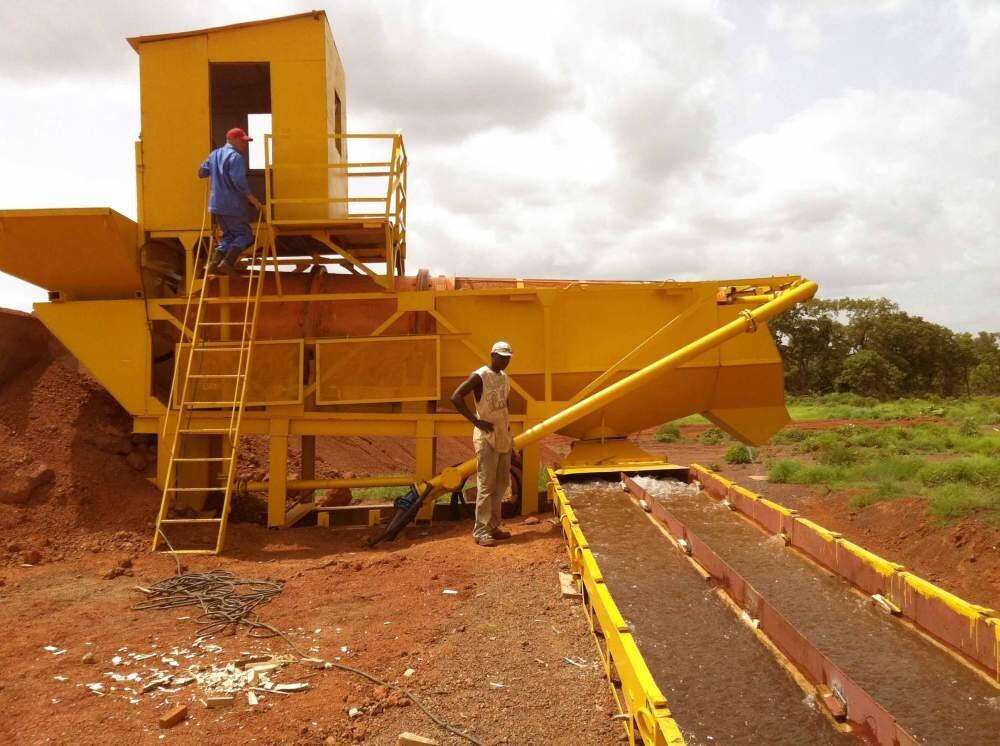

Прибор бочечно-шлюзовый ПБШ-40

"Промывочный прибор ПБШ-40 предназначен для промывки и обогащения песков россыпных месторождений полезных ископаемых (преимущественно золотосодержащих) и применяется в основном при относительно небольших объемах промывки с одной приборостоянки. Прибор состоит из следующих узлов и агрегатов: - грохота-дезинтегратора ГДБ-40; - отвалообразователя звеньевого; - трубопровода; - насосного агрегата АН-К290-30 (8К-12); - шлюза с механическим подъемом трафаретов ШГМ-2х700; - доводочного шлюза ЩД-400. Пески с полигона подаются бульдозером в загрузочный бункер грохота-дезинтегратора. В нижней части бункера имеется разгрузочное окно, перекрываемое шиберным затвором, управление которым производится штурвалом. Из бункера пески поступают в бочку грохота-дезинтегратора. В глухом ставе бочки протекает процесс дезинтеграции песков, а в перфорированном - их грохочение, с выделением в эфелесборнике материала крупностью минус 30мм. Пески из эфелесборника поступают через распределитель в шлюз гидравлический с механическим подъемом трафаретов ШГМ-2х700. На концевых секциях шлюза имеются люки для съема концентрата в доводочный шлюз или шлиховоз. Галя (класса +30 мм) из грохота-дезинтегратора поступает на отвалообразователь, который имеет угол разворота до 150°, благодаря чему образуется веерообразный отвал. Водоснабжение промывочного прибора осуществляется от насосного агрегата с электрическим или дизельным приводом. На площадке обслуживания грохота-дезинтегратора в кабине установлен пульт управления прибора. Техническая характеристика Производительность прибора, часовая техническая, м3/ч 40 Потребный расход воды, м3/ч до 290 Потребный напор, м вод. ст. 30 Допустимый максимальный размер валунов, мм 300 Максимальный размер обогащаемых песков, мм 30 Установочная мощность двигателей, кВт 74 Уборка гали отвалообразователем Уборка эфелей вразнос Масса, т 30,6 Отличительной особенностью прибора является безконвейерный способ загрузки песков. Пески подаются бульдозером или погрузчиком в бункер, расположенный на раме грохота-дезинтегратора. Для удобства обслуживания прибор оборудован кабиной оператора."
