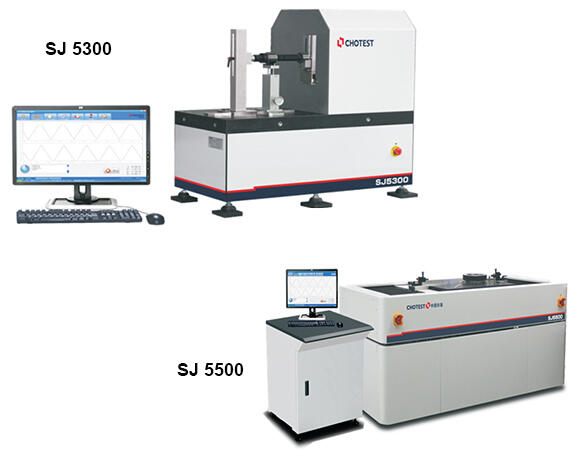

Прибор для контроля резьбы и контура, модели SJ 5200/5300/5500

Резьбоизмерительные машины CHOTEST SJ отвечают самым современным требованиям промышленности к эффективному измерению гладких, резьбовых калибров и контуров изделий. Большой функционал и превосходная точность измерения делают CHOTEST SJ идеальным решением для инструментальных производств, промышленных лабораторий и заводов.

Прибор позволяет проводить быстрые и точные измерения широкого калибров: цилиндрических и конических, гладких и резьбовых, а также различных изделий.

2D сканирование сделало возможным решение некоторых проблем, присущих тактильному сканированию. За один автоматический цикл машина SJ позволяет получать значения следующих величин: эффективный диаметр, простой средний диаметр, виртуальный диаметр, наружный диаметр, внутренний диаметр, шаг, углы наклона боковой стороны резьбы, отклонения прямолинейности каждой боковой стороны, конусность, и т.д.

Для анализа полученной информации доступно визуальное изображение сканированной поверхности резьбы.

Специалисты предприятия CHOTEST, при разработке данных машин, получили 9 международных патентов на новые технологии в программном обеспечении и технических решениях.

Возможности:

• Получение действительных значений параметров резьбы.
• Исключение человеческого фактора.
• Измеряют все параметры однозаходной и многозаходной резьбы.
• Могут измерять калибры, произведенные по более чем 90 различных стандартов, таких как GB, ISO, BS, ANSI, ASME, DIN, JIS, DS API, ГОСТ и пр. В машине содержатся самые полные базы всех существующих резьб, с возможностью добавления новых.
• Один раз, проведя измерения новой резьбы, машина запоминает тип резьбы и автоматически сохраняет параметры в базу.
• 3D навигация (Два патента). Внедрение технологии 3D-графики, создание виртуального 3D изображения щупа и измеряемого объекта, отображаемого в реальном времени со всеми перемещениями, сводят к минимуму возможные столкновения, как при ручном управлении, так и в автоматическом режиме. Интуитивно понятные, точные и удобные преимущества при позиционировании щупа.
• Автоматическая защита от столкновений щупа.
• Интуитивно понятный интерфейс.
• Быстрая и точная замена щупа, без потери позиционирования (Три патента)
• Сохранение параметров измеряемых калибров возможно с любыми необходимыми данными, например: производитель, дата производства, номер калибра и пр.
• Распечатка сертификатов по итогам тестирования калибров.
• Результаты тестирования могут быть сохранены в таких форматах, как Word, Excel, PDF и AutoCAD файлах.
• Программное обеспечение позволяет сохранять в памяти машин алгоритм, заданный пользователем, для измерения специальных калибров и изделий.
• Полное тестирование калибра занимает от двух до четырех минут.
• Специальная система виброгашения, позволяет исключить сторонние помехи.
• Система контроля SmartTouch (Два патента) позволяет получить минимальное измерительное усилие 0,01-0,15 Н, что практически полностью исключает износ щупа и искажение получаемых данных.

Измеряемые параметры:

• Средний диаметр
• Эффективный диаметр
• Виртуальный диаметр
• Наружный диаметр
• Внутренний диаметр
• Шаг
• Накопленная погрешность шага
• Угол профиля резьбы
• Угол наклона боковой стороны резьбы
• Конусность
• Отклонений профиля
• Радиусы
• Углы
• Расстояния между точками и пр.

Коррекция вершины щупа:

С помощью сканирования установочного Калибра и усовершенствованных методов коррекции, влияние сканирующего щупа, включая износ вершины, математически компенсируется.
