Прибор контроля уровня жидкости

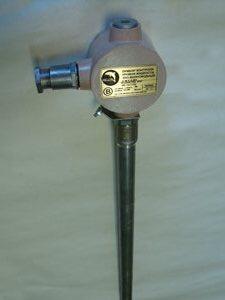

Прибор контроля уровня жидкости акустический СЖУ-1-ВУ предназначен для контроля уровня жидкости в открытых или закрытых, находящихся под давлением емкостях в технологических установках промышленных объектов химической, нефтехимической, медицинской, пищевой и других отраслях промышленности, в системах налива нефтепродуктов в железнодорожные и автомобильные цистерны. Контролируемые среды: нефть, нефтепродукты, растворители, сжиженные газы, кислоты, щелочи, другие агрессивные и неагрессивные среды, в том числе пенящиеся, кипящие. Принцип действия: эхо-локации из газовой области сверху границы жидкости в волноводной трубе. В качестве волновода используется металлическая или пластиковая труба диаметром от 15 до 30мм, проходящая вертикально через всю емкость с контролируемой жидкостью. Труба заполняется контролируемой жидкостью по принципу сообщающихся сосудов. Технические характеристики • Напряжение питания -24В. • Потребляемый ток -40мА. • Температура контролируемой среды и окружающего воздуха -минус 40С - плюс 75С. • Максимальное давление в емкости с контролируемой средой -0,6МПа. • Степень защиты корпуса -IP67. • Диапазон контролируемого уровня в диапазоне -от 0,25 до 6м. • Встроенная температурная компенсация. • Выходной сигнал 4 - 20мА (4-12мА). • Погрешность ±1% от максимального уровня • Материал волноводной трубы: сталь, алюминий, ПВХ • Расположение сигнализатора на объекте - вертикальное. • Сигнализатор устойчив к воздействию вибрации с ускорением 2g. Функциональные возможности • Прибор позволяет контролировать уровень среды дистанционно без контакта датчика с продуктом. • Светодиодная индикация на корпусе прибора. • Два вида взрывобезопасного исполнения: - искробезопасная цепь (требуется барьер искрозащиты), маркировка - 1ЕхdibIICT6X. - взрывозащищенная оболочка (соединительный кабель в металлорукаве), маркировка -1ЕхdIIВT6 . • Настройка встроенного релейного выхода на желаемый уровень срабатывания. • По заказу прибор оснащается встроенным светодиодным индикатором визуального контроля уровня среды в емкости. Исполнение Совмещенная конструкция: электронный блок размещен в прочном алюминиевом корпусе, приемо-излучающее акустическое устройство установлено в присоединительном штуцере. Присоединительный штуцер закрепляется на волноводной трубе непосредственно, либо через шаровой кран, обеспечивающий возможность замены прибора без разгерметизации емкости. Использование волноводной трубы значительно увеличивает помехоустойчивость прибора за счет увеличения отношения сигнал-шум, исключения влияния волнообразования, пены, рассеянных импульсных помех и т.п. Рабочая частота 5- 10кГц. Имеет встроенный настраиваемый релейный выход. Подключается по 3-х или 4-х проводной линии. При комплектовании прибором типа "Метакон" дополнительно обеспечиваются: визуальный контроль уровня продукта, два настраиваемых по уровню срабатывания релейных выхода, цифровой выход типа RS-485.
