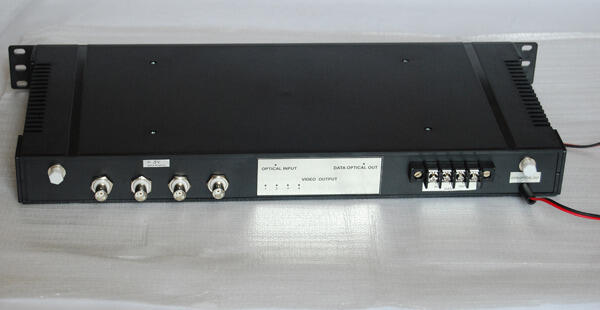

Приемопередатчик цифровой видео и данных по оптоволокну серии "OPAL"

Варианты подключения системы Цифровая оптоволоконная система видео наблюдения "ОPAL", (модельный ряд VTDD/VRDD), включает передатчик видеосигнала и передатчик данных с интерфейсом RS-485/422. Блок передатчика VTDD преобразует электрические видеосигналы и сигналы данных в оптическое излучение. Блок приемника VRDD , преобразует оптическое излучение обратно в электрические видеосигналы и сигналы данных. Система имеет встроенную грозозащиту. Система "OPAL" модельного ряда VTDD/VRDD, может работать как по двум оптическим волокнам любого типа, так и по одному оптическому волокну любого типа. В случае использования двух волокон передается от 1 до 4 каналов видео и данные (4 провода) в дуплексном режиме. В случае использования одного волокна передается от 1 до 4 каналов видео и данные (2 провода) в полудуплексном режиме. Преимущества передатчиков и приемников серии "ОPAL"(модельный ряд VTDD/VRDD). Высокая пропускная способность, обусловленная задействуемыми для передачи частотами. Малое затухание мощности света в волокне и возможность передачи без ретрансляции на большие расстояния. Иммунитет к электромагнитному излучению - высокая помехозащищенность, виброустойчивость и, практически, полное отсутствие собственного влияния на окружающую среду. Высокая степень защиты конфиденциальности передаваемых данных. Гальваническая развязка элементов сети. Система имеет встроенную грозозащиту. Взрыво - и пожаробезопасность при обслуживании технологических процессов повышенного риска. Оборудование защищено от агрессивных воздействий окружающей среды. Протестировано в диапазоне рабочих температур от -40С до +50С Защита от бросков напряжения в линиях питания. СВОЙСТВА СИСТЕМЫ: • число каналов 1,2,4 • не требует настройки (включил и работай) • лазерный диод длина волны излучения 1310нм, 1550нм • количество волокон в линии два • тип волокна Многомодовое или Одномодовое • расстояние передачи до 5км с многомодовым волокном • расстояние передачи до 50км с одномодовым волокном • Данные • число каналов 1 • интерфейс RS-485/422(2пров.,4 пров.) • скорость передачи 0-150kbs • разъем под винт( или колодка) • оптические разъемы FC/PC, ST, FC/APC • видео разъемы BNC • рабочая температура от -40С до + 50С • температура хранения от -55 до + 85С • средняя наработка не менее 100 000 часов • видеосигналы систем PAL/ SECAM/NTSC • монтаж в наружный шкаф, на стену или в крейт 19" размер 1U. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: • размах сигнала 1В+/-10 • напряжение питания 12 - 24В • полоса (-3дБ) 5Гц-6,5МГц • чувствительность приемника (-30дБм) • отношение сиг./шум > 48дБ • сопротивление нагрузки 75 Ом • дифференциальное усиление < 2 • размер передатчика 220х145х55мм • мощность 6Вт • четкость не менее 625ТВЛ • бюджет линии 17dB
