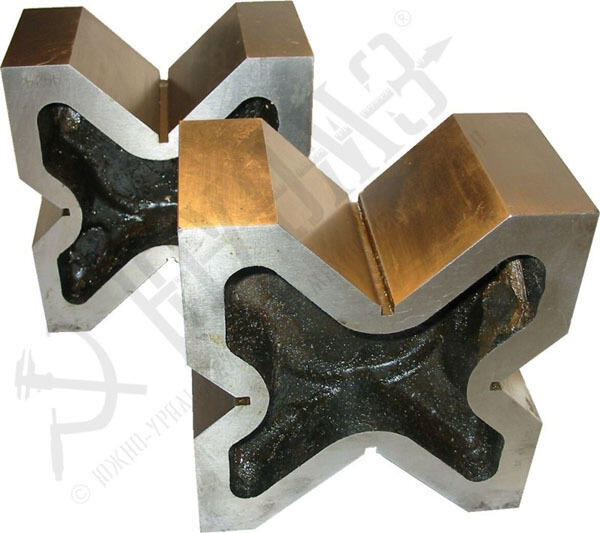

Призмы поверочные с четырьмя выемками (тип II) (ТУ2-034-812-88)

"Призмы поверочные и разметочные второго типа (ТУ 2-034-812-88) с четырьмя призматическими выемками трёх классов точности: 0, 1 и 2. Применяются для точной разметки и установки круглых деталей при контрольно-проверочных работах. Изготавливаются без накладок из чугуна. Обозначение призмы 2-го типа, 3-го типоразмера, 2-го класса точности при заказе: Призмы П3-2 ТУ 2-034-812-88 № призмы Габаритные размеры призм; глубина пазов, мм Диаметры устанавливаемых валов, мм Отклонение от параллельности призматических выемок к основанию и боковым граням, мкм Вес призмы, кг наимен.. наибол. класс 0 класс 1 класс 2 П1 100х60х90; 32; 25; 20; 16 8 80 2,5 10,0 20,0 2.5 П2 150х80х135; 50; 32; 25; 20 12 135 4,0 15,0 25,0 3,5 ПЗ 200х100х180; 60; 50; 32; 25 20 160 13,5"
