Прожекторы сигнально-осветительные МСП-45К

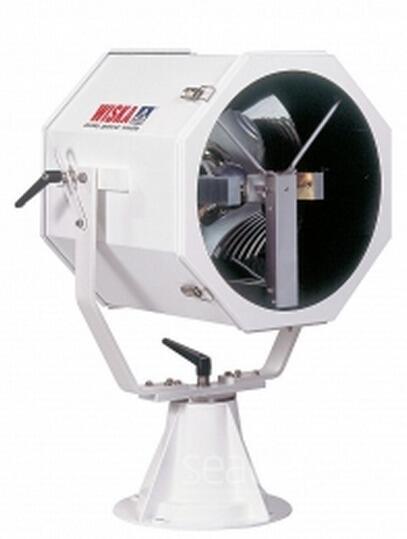

Прожекторы сигнально-осветительные МСП-45К МСП-л45/2, МСП-45К: М- морской; С- сигнально-осветительный; П- прожектор; л- лучевой; 45- диаметр выходного отверстия, см; 2- исполнение; К- с ксеноновой лампой. Особенности конструкции Прожекторы состоят из трех основных частей: фонаря, поворотного стола со стойкой (или вилки), к которой крепится фонарь, и тумбы для установки прожектора на месте работы. Фонарь прожектора ПНК-60-1 имеет алюминиевый литой корпус, в котором расположены стеклян- ный отражатель, фокусирующее устройство с патроном и лампой. К корпусу крепится болтами рама с защитным стеклом (узкий луч) или рассеиватель (широкий луч). В верхней части корпуса установлен вентилятор для принудительной вентиляции. Корпус фонаря сигнально-осветительных прожекторов МСП-л45/2 и МСП-45К сварной, изготовлен из листовой стали. Барабан прожектора цилиндрической формы и усилен с торцов кольцами. На зад- нем кольце барабана установлена съемная рама отражателя. Стеклянный отражатель уложен в раме на прокладках и закреплен с помощью шести стальных скоб. От механических повреждений отражатель защищен кожухом. В корпусе также находятся фокусирующее устройство с лампой. В передней части барабана установлена рама жалюзи. Жалюзи состоят из комплекта поворотных створок, укрепленных на раме с помощью цапф и подшипников. Световая сигнализация осуществляется открытием и закрытием створок жалюзи. Рядом с рычагом жалюзи установлен фиксатор, который входя в вырез рычага рукоятки, закрепляет жалюзи в открытом положении. На переднем кольце барабана установлена съемная рама с рассеивателем (широкий луч) или за- щитным стеклом (узкий луч) купольной формы. Кабель вводится в барабан прожектора через сальник. Трехжильный кабель соединен с выключате- лем, расположенным на тумбе. От выключателя отходит двухжильный кабель для присоединения про- жектора к сети.
