Мобильные поисково-обследовательские комплексы «Наутилус»

Обследование акваторий, проведение поисково-спасательных и подводно-технических работ сложно представить без использования высокотехнологичного оборудования, особенно при выполнении задач в условиях сложной подводной обстановки.

Специалисты компании «Тетис Про» разработали современный мобильный поисково-обследовательский комплекс «Наутилус Про» на базе звуковизора «Тритон-900».

«Наутилус Про» предназначен профессионального использования службами МЧС и спасательными формированиями и является идеальным средством для проведения поисковых и спасательных операций, обследования внутренних вод (рек/каналов/озер) и портовых зон в рамках мероприятий по обеспечению поиска объектов на дне и в толще воды на глубинах до 100 м. в условиях плохой видимости. Характеристики звуковизора "Тритон-900" также позволяют применять его при поиске тел погибших.

Состав комплекса «Наутилус Про»:

Звуковизор «Тритон-900»;Надводный системный блок «Наутилус Про»;Программное обеспечение и комплект соединительных кабелей;Комплект эксплуатационной документации.

Звуковизор «Тритон-900»

Звуковизор «Тритон-900» представляет собой компактную гидроакустическую систему с рабочей частотой 900 кГЦ, позволяющую получать акустическое изображение подводных объектов: двухмерное 2D – при поиске; трехмерное 3D – при распознавании.

Для визуализации информации, поступающей от многолучевого звуковизора «Тритон-900», используется надводный системный блок, оснащенный удобным и понятным интерфейсом на базе операционной системы Windows. В режиме реального времени на монитор оператора выводятся изображения подводного пространства с качеством близким к изображению видеокамеры. При этом скорость сканирования (обновления) изображения составляет до 30 кадров в секунду.

Технические характеристики звуковизора  Тритон 900

       Параметры

Значение

Рабочая частота, кГц

900

Дальность действия, не менее, м

30

Ширина сектора обзора, град

50

Ширина луча в вертикальной плоскости, град

20

Количество независимых лучей

64

Разрешение по дистанции, см

2,5

частота формирования кадра, 1/сек:

в режиме 2D

10-30

Стандартная длина кабеля, м

Максимальная длина кабеля, м.

10

150

Потребляемая мощность, Вт

20

Входное напряжение, В

Напряжение питания звуковизора, В

220

18- 36

Максимальная рабочая глубина, м

200

Диапазон рабочих температур , С

от -5 до +50

Масса, кг

в воздухев воде

2

0,5

Габаритные размеры подводного модуля, мм

110х180

Особенности:

Универсальность внешнего питания 12/24/36В постоянного тока или 220В переменного тока;Обеспечение автономной работы в течение четырех часов;Корпус из ударопрочного и влагозащитного материала и антибликовый экран.

Необходимо отметить, что звуковизоры отличаются от других гидроакустических систем, прежде всего, высоким пространственным разрешением и дают возможность определить не только местонахождение объекта, но и его форму. Быстрая динамическая визуализация позволяет успешно использовать «Тритон-900» в качестве средства навигации в условиях плохой видимости для предотвращения столкновений ТНПА/АНПА либо судна-носителя с различными препятствиями.

Комплекс активно применяется при проведении поисковых операций, в том числе при поиске тел погибших.

Технические характеристики Надводного системного блока

Оперативная память

8192 Мб DDR3-1600МГц

Экран

15.6" LED Матовый (No Glare)

Разрешение экрана

(1920x1080) Full HD

Жесткий диск, Гб, не менее

1000 Гб (5400 rpm), HDD

Беспроводная связь

Bluetooth 4.0, WiFi (802.11 b/g/n)

Процессор

Intel Core i5 2200 МГц Broadwell (5200U)

Программное обеспечение

MS Windows 8.1 (64-bit)

Разъемы на лицевой панели

·      USB * 3 шт.

·      Кабель-сигнал  для подключения ГБО и звуковизора

·      Подключение внешнего источника питания

·      Индикация зарядки АКБ

Выходные параметры на разъеме Кабель-сигнал, не более

·         Напряжение, В

·         Мощность, Вт.

35

60

Автономность работы на внутренних  АКБ совместно с подключенным звуковизором ТРИТОН 900 , ч, не менее

4

Габаритные размеры , мм, не более

462 x 340 x 170

Масса, кг, не более

5

Также предусмотрен второй вариант комплектации поискового комплекса – с использованием высокочастотного гидролокатора бокового обзора (ГБО) «Наутилус-50».

Мобильный поисково-обследовательский комплекс на базе гидролокатора бокового обзора «Наутилус-50»

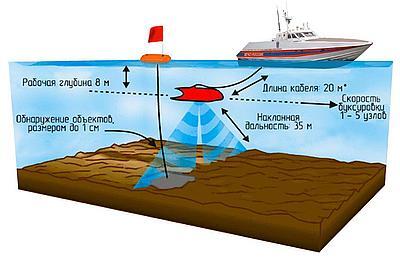

Гидролокатор бокового обзора «Наутилус-50» предназначен для поиска и регистрации объектов, находящихся на грунте под водой.

Основными элементами гидролокатора являются подводный излучатель мощного акустического сигнала и приемник, реагирующий на отражения этого сигнала от объектов, находящихся в воде. Кроме того, в системе комплекса предусмотрен принцип автоматического конфигурирования подключаемых устройств, что сокращает время развертывания комплекса и исключает возможность неправильного подключения элементов к надводному системному блоку.

Особенностями высокочастотного ГБО являются простота эксплуатации и компактность (длина составляет 38 см), что позволяет легко транспортировать аппарат в кейсе.

Кроме того, гидролокатор может использоваться не только в режиме буксировки, но и на штанге.

Также для отображения поступающей информации в комплексе «Наутилус-50» используется системный блок, аналогичный ПОК «Наутилус Про».

Технические характеристики Гидролокатора бокового обзора

Рабочая частота, МГц

1

технология ЛЧМ – динамическое изменение частоты

Материал корпуса

армированный полиуретановый
каучук

Рабочая глубина, м, не более

50

Дальность обнаружения, м
(по каждому борту)

35

Угол раскрытия луча (вертикальный), град.

60

Угол раскрытия луча (горизонтальный), град.

0,3

Питание, В

переменный ток

постоянный ток

90–264

9–28

Габаритные размеры, мм, не более

378х110х97

Масса, кг, не более

2

Поисково-обследовательские комплексы серии «Наутилус» поставляются во влагоударозащищенных транспортировочных кейсах типа Pelican, что облегчает их хранение и транспортировку. Оба комплекса содержат весь необходимый комплект эксплуатационной документации.
