Решение для выкатных блоков щитов управления электродвигателями с контрольным положением

Заказчик получает преимущества простого механического исполнения системы

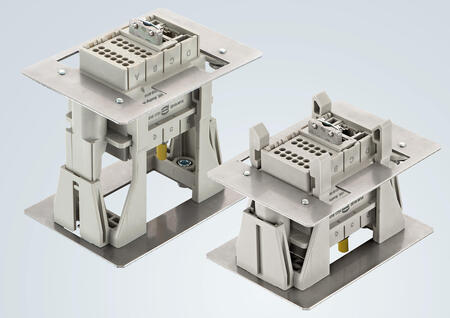

Эспелькамп, 11 сентября 2017 --- В дополнение к рамке Han-Modular® Sliding Frame, компания HARTING разработала новое решение для подключения выкатных ячеек щитов управления электродвигателями. Данное решение применяется для механически простой фиксации выкатного блока в позицию предварительной стыковки для осуществления тестирования всей системы. В положении окончательной стыковки обеспечивается подключение электропитания. Заказчик получает преимущества простого механического исполнения системы, а также широкое разнообразие вариантов благодаря модулям Han-Modular® различного типа.

До настоящего времени решение для выкатных блоков предусматривало только два состояния: "подключено" и "отключено". Теперь Han-Modular® Sliding Frame обеспечивает три различных положения подключения – поэтому доступны абсолютно новые решения для выкатных систем.

• Положение "отключено": Соединитель для передачи сигналов и соединитель электропитания отключены. Выкатной блок не находится в коммутационном шкафу.

• Контрольное положение: Выкатной блок задвигается в коммутационный шкаф, и соединитель для передачи сигналов установленный на скользящей рамке состыковывается с ответной частью. Между частями соединителя электропитания, который расположен рядом с соединителем для передачи сигналов, остается расстояние примерно 35 мм, поэтому питание не подключается. Система находится в безопасном состоянии, и ее можно проверить, используя соединитель для передачи сигналов.

• Рабочее положение: После завершения проверки выкатной блок с соединителем электропитания можно задвинуть обратно в коммутационный шкаф. При этом соединитель для передачи сигналов в Han-Modular® Sliding Frame перемещается в направлении задней панели шкафа одновременно с выкатным блоком до тех пор, пока соединитель электропитания не будет установлен в рабочее положение. После этого система может быть безопасно введена в эксплуатацию.

Преимущества Han-Modular® Sliding Frame

• Решение для выкатных блоков с контрольным положением является более простым и экономичным механическим исполнением выкатной системы для применения в щитах управления электродвигателями

• Высокая гибкость исполнения электрических компонентов, благодаря множеству опций серии Han-Modular®, которая насчитывает более 100 различных вариантов модульных соединителей

• Простая интеграция или модификация систем шин, например, Profibus или Ethernet

• Экономически эффективное и гибкое решение

Название: Han-Modular® Sliding Frame.
