«Русская Трапеза» представила новый высокоскоростной упаковочной автомат

В июне 2018 года конструкторы холдинга «Русская Трапеза» представили новую модель вертикального упаковочного автомата серии SBi - «SBi-260 Continuous Motion». Производительность упаковочного автомата существенно превышает скорость работы других машин данной серии. За счет внедрения непрерывного цикла протяжки упаковочного материала с одновременным свариванием продольного и поперечного шва разработчикам удалось довести производительность автомата до 200 уп/мин. Для сравнения, кинематическая производительность Sbi-370 Business — до 100 уп/мин, Sbi-260 Business – до 120 уп/мин, Sbi-260 Servo – до 140 уп/мин.

Помимо высокой скорости, SBi-260 Continuous Motion обладает следующими преимуществами:

• уникальное программное обеспечение позволяет работать с широчайшим диапазоном продуктов;

• рычажная схема каретки горизонтальной сварки с одним сервомотором увеличивает производительность машины, повышает усилие сжатия губок для проварки толстой пленки и обеспечивает более плавную и бесшумную работу узла;

• не требуется мощный компрессор для работы машины на высокой скорости;

• быстрая переналадка под разные типы пакетов;

• минимальное количество изнашивающихся комплектующих.

Новый упаковочный автомат, как и другие упаковочные машины серии SBi, предназначен для работы на пищевых и непищевых предприятиях России. Прежде всего, для упаковки мелкоштучных кондитерских изделий, замороженных полуфабрикатов, круп, орехов, сахара и другой бакалеи, а также для небольшой фурнитуры, химикатов, наполнителей кошачьего туалета и т. п.

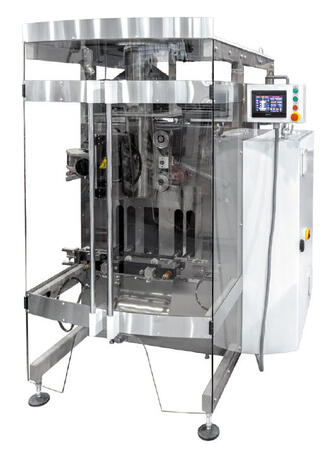

МАШИНА УПАКОВОЧНАЯ

• Устройство подачи упаковочного материала с моторизованной размоткой бобины.

• Модульное формирующее устройство, состоящее из цилиндрической трубы, воротника с

установочными плитами и насадки с 2-мя усами.

• Механизм запайки горизонтального шва пакета c губками постоянного нагрева с одним

термодатером на 6 знакомест. Термодатер в горизонтальном шве (одна строка, шесть сим-

волов)

• Механизм отрезания пакета с приводом двумя пневмоцилиндрами.

• Механизм непрерывной запайки вертикального шва TOSS (Германия).

• Склиз для отвода продукта регулируемый по выносу, высоте и углу наклона.

• Электрический шкаф управления с сенсорной панелью управления CMZ (Италия).

• Фотодатчик «Sick» (Германия) для работы по принтированной фотометке.

• Два датчика окончания упаковочной плёнки для случаев, когда плёнка склеена со втулкой

и не склеена.

• Автоматическое центрирование упаковочной пленки

• Устройство прокола пакета

• Пылезащита ремней протяжки

• Защитный экран с гофрами для подвижных элементов

ÁАÇОВАЯ КОМПËЕКТАÖИЯ

ТЕÕНИЧЕСКИЕ ÕАРАКТЕРИСТИКИ

• Устройство формирования плоского дна пакета

• Вакуумные ремни протяжки пленки с вакуумным насосом Becker (Германия)

• Устройство просечки трех отверстий под пальцы

• Устройство формирования брикетов

• Сменные формирующие устройства.

• Внешние устройства нанесения информации на упаковку (термопринтеры, аппликаторы).

• Устройство нанесения рекламной ленты на пакет

• Система впрыска инертных газов

• Устройство европросечки

• Система пылеотсоса

• Столик для склейки упаковочной плёнки при замене бобины. Исключает операцию за-

правки плёнки в воротник при установке новой бобины.

• Устройство обдува горизонтального шва пакета

• Поролоновые воздуховыдавливатели

• Компенсатор длины пакета (при установке термопринтера)

• Пылезащита механических элементов горизонтальных губок

• Обдувочный пистолет

ОПÖИИ

Кинематическая производительность, упак./мин, до 200

Размеры пакета, мм:

длина (за один цикл) 50…400

ширина 60…260

Номинальные параметры потребляемого переменного электрического тока:

- напряжение питания, В 380

- частота тока, Гц 50

Установленная мощность, кВт, не более 10.0

Расход воздуха, л/мин, не более 200

Давление воздуха (в пневмосистеме), МПа 0,6

Габаритные размеры (ДхШхВ), мм, не более 2300х1300х1900

Масса, кг, не более 850

Упаковочный материал:

- тип Термосвариваемые пленки

- толщина, мкм 30-120

Тип нагревательных элементов С постоянным нагревом

Размеры бобины пленки, мм, не более:

- ширина 560

- наружный диаметр 400

- внутренний диаметр втулки 76

* Производительность зависит от свойств продукта, упаковочного материала, типа дозатора, величины дозы.

Машина упаковочная SBi-260 Continuous Motion предназначена для упаковывания с высокой скоростью

сыпучих, мелкоштучных, порошкообразных пищевых, а также непищевых продуктов в трехшовные паке-

ты, формируемые из рулонных материалов.

Высокая скорость работы машины обеспечивается непрерывностью цикла протяжки упаковочного ма-

териала с одновременным свариван
