Han® DDD: Надежная передача сигналов с минимальными пространственными требованиями

Высокая плотность контактов / Оптимизация применения соединений в стандартных шкафах управления

Эспелькамп / Нюрнберг, 26 ноября 2019 --- Промышленный соединитель Han® DDD в настоящее время является самым наглядным примером воплощения миниатюризации в области робототехники. Данный моноблок расширяет преимущества серии Han D® для максимально производительной передачи в условиях самого ограниченного пространства. Тройной держатель “D” обеспечивает максимальную плотность контактов.

Востребованность компактных решений – самый актуальный тренд в машиностроении, робототехнике и автоматизации. Именно эту задачу решает компания HARTING, предлагая серию соединителей Han D® с высокой плотностью контактов и компактными размерами. В Han® DDD используется в два раза больше контактов, по сравнению с предыдущим стандартом – при этом его размеры и электрические характеристики остаются неизменными.

В “Triple D” доступно до 107 контактов для передачи сигналов или электропитания. Электрические характеристики аналогичны характеристикам похожего соединителя Han DD® (до 250 В / 10 A). Компания HARTING также предлагает дополнительные устройства, такие как зажимные панели и направляющие штифты/втулки для упрощения применения соединителей в автоматизации или робототехнике.

Увеличение плотности мощности достигается, благодаря применению следующих методов:

- увеличение расстояний утечки тока между контактами за счет вставок в изолирующем корпусе;

- применение оптимизированного соединения PE для освобождения пространства в изолирующем материале и дополнительных контактных камер;

- применение смещенной установки камер для сокращения расстояния между рядами контактов.

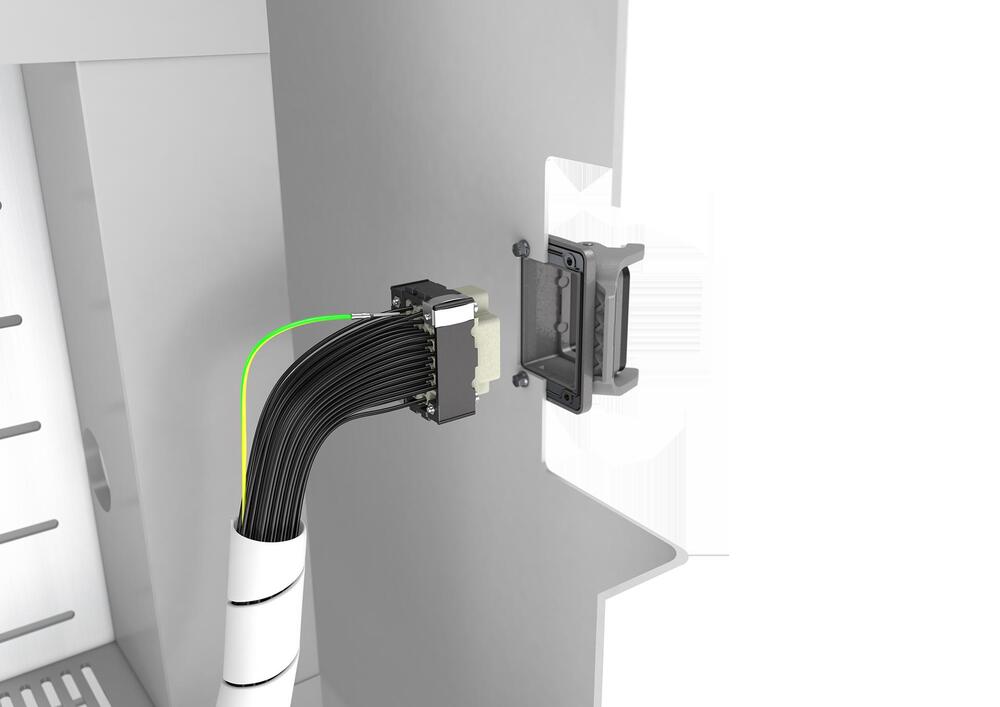

Следовательно, соединители Han® DDD более эффективны при применении в стандартных шкафах управления. Эти соединители доступны для использования во всех промышленных секторах, где необходимы компактные электрические соединения.

Преимущества для заказчика:

• Миниатюризация: в отличие от предыдущего стандарта, на такой же площади поверхности установлено почти в два раза больше контактов (+130%) при сохранении таких же электрических характеристик;
• Han® DDD позволяет экономить расходы за счет увеличения плотности контактов. Для работы с соединителями не требуются дополнительные инструменты, например, как в случае установки обжимных втулок для контактов PE;
• Применение Han® DDD сокращает время сборки. Благодаря использованию стандартной технологии соединения в Han®D, необходимые кабельные линии для роботов и модулей оборудования устанавливаются быстро и просто.

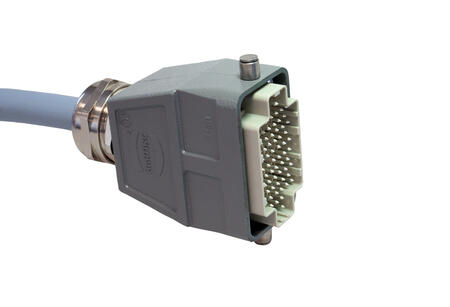

В “Triple D” доступно до 107 контактов для передачи сигналов или электропитания.
