О преобразователях избыточного давления для теплосчетчиков ВИС.Т

Основными и обязательными параметрами для вычисления тепла является расход и разность температур на подаче и обратке теплоносителя. Соответственно, измерение этих величин производится преобразователями расхода (для ВИС.Та это – первичный преобразователь расхода ПП (раньше – ПРН)) и термопреобразователями (у нас – КТПТР-01 или -05).
Но часто полезно знать о давлении в системе в момент снятия данных о потребленном тепле. А иногда это просто обязательно согласно «Правилам учета тепловой энергии». Для этого применяются преобразователи избыточного давления (датчики давления).
Чаще всего у потребителей вопросы с ними возникают 2-х типов.
1. «Мы заказали у вас датчики с верхним пределом (ВП) 0,4 МПа, а вы не хотите у нас принять заказ».
«Тепловизору», в сущности, все равно – какой ВП датчиков Вам хочется иметь. Но имейте в виду, что ВП=0,4 МПа – редко встречающийся заказ и сроки поставки таких датчиков увеличены. Для нас это тоже – покупная позиция, а иметь на складе запас такой «экзотики» нам неинтересно – у них же установлены сроки поверки (на некоторые – 2 года и менее), а значит – нам придется периодически переповерять их у производителя, а зачем нам это нужно?
Но это еще не самое страшное… При монтаже сети или при ее ремонте давление при опрессовке может доходить до 0,6МПа и более, если даже в нормальном режиме оно не превышает 0,2МПа. Т.о. датчик давления с ВП=0,4 МПа элементарно выходит из строя, поэтому мы просто советуем Вам не гнаться за метрологией, в данном случае она непринципиальна, а исходить из здравого смысла. По умолчанию, мы рекомендуем применять датчики давления с ВП=1,6 МПа, практика показывает, что это – оптимальное решение для большинства случаев.
С другой стороны, в обычном исполнении наши приборы работают в системах с давлением не более 4 МПа (в специсполнении – до 40МПа), но программа прибора не позволяет программировать ВП>2,5 МПа. Т.о. мы рекомендуем следующий ряд ВП – 1; 1,6; 2,5 МПа. На худой конец – 0,6 Мпа.
Имейте в виду еще один момент. Как все это работает? Когда мы изготавливаем прибор, мы, в соответствии с заказом, программируем канал измерения давления на определенный ВП. Например – 1,6 МПа. При этом диапазон токового сигнала у датчиков даления – 4 – 20 мА. Это значит, что если вычислитель принимает по данному каналу сигнал 4 мА, он вычисляет, что давление рано 0, если же ток равен 20 мА – это соответствует 1,6 МПа. А теперь представим, что вместо этого датчика давления был подключен датчик давления с ВП=2,5 МПа. В этом случае с датчика приходит сигнал 20 мА, соответствующий ВП - 2,5МПа, но прибор же не перепрограммирован, следовательно, он покажет те же 1,6 МПа.
Отсюда вывод – если Вы не «угадали» с выбором ВП, нельзя «тупо» заменить один датчик на другой. Вы должны будете обратиться в нашу сервисную службу для перепрограммирования ВП.
2. «Мы заказывали у вас датчики давления типа КРТ-9, а вы нам предлагаете АБВГД.12345. А вдруг у нас из-за этого не примут узел учета инспектор тепловых сетей?»
Что ж, законный вопрос…
К сожалению, на рынке преобразователей давления в последние годы возникла весьма нестабильная ситуация. Одни предприятия - изготовители закрываются, другие резко поднимают цены на свою продукцию, третьи начинают выпускать хорошие раньше элементы с ухудшившимся качеством и т.д.
В этих условиях нам приходится постоянно мониторить ситуацию и часто менять типы датчиков давления. Так, например, преобразователи КРТ-5, которыми мы много лет комплектовали наши приборы, несколько лет назад были сняты с производства, мы перешли на их аналоги – КРТ-9, но потом само их предприятие-изготовитель стало сильно «лихорадить», начались перебои с поставками и т.д. Пришлось опять искать замену.
Поверьте, мы не меньше Вас хотели бы застабилизировать ситуацию, перейти на постоянного во времени изготовителя с единственным типом датчиков, но пока нам это не удается.

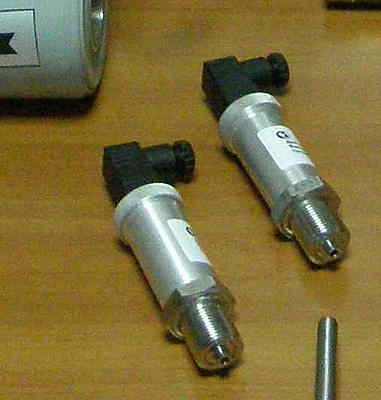

В любом случае, мы сохраняем наши цены на одном уровне для любых поставляемых типов, главное же условие для нашего выбора – полная аналогия по техническим характеристикам, присоединительным размерам, совпадению номеров контактов и т.д. На сегодняшний день мы комплектуем наши приборы датчиками давления АИР-10L. Мы считаем их достаточно надежными, удобными и хорошо сочетаемыми с нашими теплосчетчиками ВИС.Т. Но, к сожалению, мы не можем гарантировать, что к моменту Вашего заказа мы не предложим Вам другой аналог. В любом случае, с нашей точки зрения, это будет наиболее подходящий (на текущий момент) выбор.
Что касается опасений насчет приемки, то не волнуйтесь. Из тысяч установленных узлов учета с контролем давления на базе прибора ВИС.Т, примерно 15-20% комплектовались не «своими» датчиками. Но при этом вопросов при приемке нам задавалоь не более 2-4-х. И те снимались, как только мы отправляли письмо с обоснованием замены. Т.ч. если ДАЖЕ (что очень и очень маловероятно), Вы столкнетесь с такой ситуацией, не огорчайтесь. «Тепловизор» Вас не бросит в беде!
