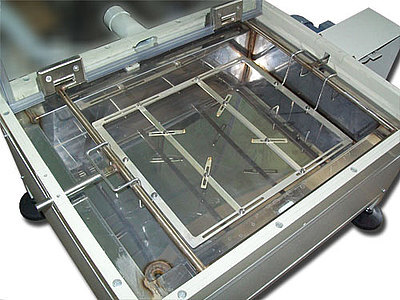

Многофункциональный комбайн «Радуга-101»

Многофункциональный комбайн «Радуга-101» для высококачественного монтажа радиоэлектронных узлов на печатных платах.

Основными функциями комбайнов являются:

- пайка радиоэлектронных узлов на печатных платах методом оплавления припойной
пасты в паровой фазе, воздушной или инертной среде

- отмывка радиоэлектронных узлов и печатных плат различными моющими
жидкостями, в том числе - водой и деионизированной водой методом продольного
машинного полоскания с плавной регулировкой частоты колебаний электронных
узлов и плат

- сушка радиоэлектронных узлов после отмывки

- сушка и полимеризация лаковых покрытий электронных узлов, в том числе - лаками
УР-231, ЭП-730, ЭП-9114 методом терморадиационной сушки в течение 15-20 минут



Комбайн разработан на базе установки отмывки электронных узлов "Радуга-63" и заменяет собой большой комплект технологического оборудования для монтажа функциональных радиоэлектронных блоков на печатных платах.



Габариты установки 1000 х 750 х 450 мм.

Габариты щита управления 300 х 300 х 220 мм.

Габариты печатного узла — до 310 х 350 мм.



Ориентировочная цена: 700 000 руб.

Порядок работы:

1.

Электронный узел с припойной пастой и установленными компонентами размещается на подплатник, расположенный внутри нагревательной камеры (загрузка платы вертикальная)
2.

Камера закрывается сверху стеклянной дверцей. Радиоэлектронный узел прогревается и оплавляется в среде горячего воздуха (парофазной или инертной среде)
3.

Камера заполняется проточной водой. При этом перелив жидкости предотвращается с помощью переливных отверстий.
4.

Включается привод отмывочного механизма. Отмывка в проточной воде производится в течении 6-10 минут, после чего приток воды перекрывается и открывается спусковой кран.
5.

При необходимости ополаскивание в дионизированной воде в емкость заливается дионизированная вода и производится ополаскивание.
6.

После слива жидкости температура емкости переходит в режим просушивания. Просушивание электронного узла производится в течении 15-30 минут
7.

В случае необходимости нанесения лакового покрытия электронный узел выносится из емкости комбайна вместе с рамкой — держателем. Нанесение лакового покрытия производится вне комбайна.
8.

После выдерживания залакированного радиоэлектронного узла при комнатной температуре вне комбайна электронный узел вместе с рамкой-держателем вносится в емкость комбайна, где просушивается в течении 15-45 минут при температуре 60 градусов.





При необходимости комбайн комплектуется следующими видами оснастки:

*

устройство трафаретной печати ТП-1, ТП-2
*

дозатор припойной пасты Д4
*

оснастка для ручной установки поверхностно-монтируемых элементов
*

ремонтно-паяльная станция на базе блока питания БП-2 или БП-3
