Комплекс врезки и перекрытия трубопроводов под давлением

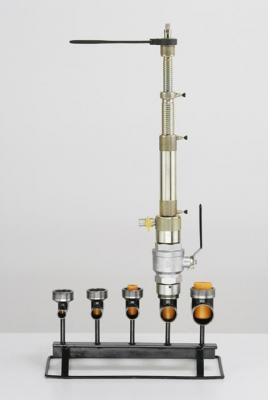

Универсальная установка позволяющая использовать её как машину для врезки в трубопроводы под давлением до 20 bar и одновременно являющейся устройством для ввода заглушек до 76 мм в трубопроводы с рабочим давлением до 4 bar (на данный момент ведутся работы над возможностью увеличения диаметра заглушки до 100 мм).
Разработанный комплекс HSE позволяет устанавливать в полость трубопроводов, находящихся под избыточным давлением, специальные полимерные заглушки, которые в свою очередь обеспечивают полное перекрытие потока различных транспортируемых сред, в том числе и газообразных. Эта технология в отрасли газораспределения позволяет обеспечить потребителей надежным газоснабжением в период проведения различных видов ремонтных работ на действующих газораспределительных сетях. В основу технологии перекрытия трубопроводов под избыточным давлением заложен процесс запрессовки эластичной полимерной заглушки в полость трубопровода, через высверленное в нем отверстие. В свою очередь в процессе сдавливания заглушка принимает форму трубопровода, за счет чего обеспечивается плотное и герметичное перекрытие потока транспортируемой среды. Данная система перекрытия трубопровода прошла проверку по безопасности немецкого газового общества и получила сертификаты безопасности на технологию перекрытия и оборудование.
Такая технология позволяет проводить работы по врезкам и перекрытию потока газа на газопроводах от Ду 20мм до 300мм и избыточным давлением до 4 бар, а при последовательной установки 2- х машин, избыточное давление может быть и выше.
Технология опробована и с большим успехом применяется на различных объектах реконструкции и до настоящего времени заменено более 200 единиц запорной арматуры, при этом газоснабжения потребителей газом не прекращалось.

В сравнении с аналогичным оборудованием других производителей используемых для подобных работ данная технология имеет ряд существенных преимуществ:
- простота и удобство в эксплуатации;
- возможность применения одного комплекта оборудования для установки заглушек нескольких типоразмеров от Ду 20 до 76мм;
- большая площадь перекрытия трубопровода за счет раздавливания заглушки;
- обеспечение герметичного перекрытия независимо от геометрической формы трубы, наличия окалины сварки, а так же величины продольного сварного шва трубы;
- многократность использования заглушек, независимо от потертостей, грязи и порезов;
- за счет наличия пружинного компенсационного механизма отсутствует вероятность заклинивания фрезы, что в несколько раз увеличает срок службы расходных материалов.

1. Устройство для установки заглушек HSE 1“ - 3“
Устройство для установки перекрывающих заглушек используется для перекрытия газопроводов под высоким давлением. При этом объем выхода газа ограничен объемом шлюза. Устройство для установки заглушек предлагается с функцией измерения давления и без нее, таким образом, нет необходимости в дополнительных временных мерах по перекрытию потока для контроля давления.

1.1 Базовая комплектация устройства для установки заглушек 1“ – 2“:
• Врезочное устройство 20 бар (врезка 1" - 5"), подача борштанги на макс. 480мм, усиленный распорный штифт для запрессовки заглушки
• Врезочный купол 21/2" с клапаном сброса давления
• Адаптер, адаптер для фитинга
• Шаровой кран 2 1/2", внутр. Ø 65 мм
• Держатель фрезы:
1 - 1 ¼"
1 ½" - 6"
• Направляющее сверло HSS
• Фреза HSS 25 мм, 1"
• Фреза HSS 33 мм, 1 ¼"
• Фреза HSS 38 мм, 1 ½"
• Фреза HSS 51 мм, 2"
• Специальные газонепроницаемые заглушки:
1"
1 ¼"
1 ½"
2 “
• Приварные фитинги:
2 ½"наружн. резьба x 2" внутр. Резьба, для 1"
2 ½"наружн. резьба x 2" внутр. Резьба, для 1 ¼"
2 ½" наружн. резьба x 2" внутр. Резьба, для 1 ½"
2 ½" наружн. резьба x 2" внутр. Резьба, для 2"
• Наварная заглушка с наружн. резьбой 2"
• Газовый шлюз 2 ½" к HSE; с магнитной штангой и штангой для установки приварной заглушки
• Транспортировочный кейс

1.2. Дополнительный комплект для 2 1/2"
• Врезочный купол 3" с клапаном сброса давления
• Адаптер 3",адаптер для фитинга 3"
• Шаровой кран 3"
• Фреза HSS 65 мм
• Газовый шлюз и штанга для установки заглушки
• Специальная газонепроницаемая заглушка 2 ½"
• Приварной фитинг 3” наружная резьба 2 ½" внутренняя резьба 2 ½"
• Приварная заглушка с наружн. резьбой 2 ½".

1.2.1 Дополнительный комплект для 3"
• Врезочный купол 4" с клапаном сброса давления;
• Адаптер 4",адаптер для фитинга 4"
• Шаровой кран 4"
• Фреза HSS 79 мм,
• Газовый шлюз 4" и штанга для установки заглушки
• Специальная газонепроницаемая заглушка 3”
• Приварной фитинг 4 " наружн. резьба 3" внутр. резьба 3"
• Приварная заглушка с наружн. резьбой 3".
