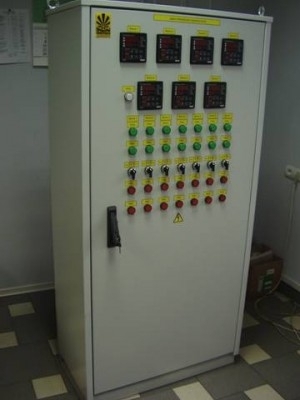

Шкаф управления для пропарочных ванн при изготовлении шпона

Компания «Приборы контроля» (г. Ижевск) разработала на базе приборов ОВЕН шкаф управления задвижками пара в ваннах для предприятия по производству детской мебели МД НП «Красная звезда» (г. Можга).

Для отделки мебели на предприятии применяется шпон. Изготовление шпона – это сложный энергоёмкий процесс. Для придания пластичности шпону сырьё проходит тепловую обработку пропариванием или провариванием. Такая тепловая обработка необходима для повышения качества сырья, исключения потемнения древесины, а также для снижения затрат электроэнергии на операцию нарезки шпона. Однако обработка паром требует больших затрат тепла, поэтому возникла необходимость внедрения на предприятии системы автоматизации данного технологического процесса.

Процесс обработки шпона осуществляется в семи ваннах. Для каждой ванны был использован универсальный двухканальный программный ПИД-регулятор ОВЕН ТРМ151 и датчики температуры ДТС. Они обеспечивали управление задвижками и возможность диспетчеризации на компьютере. Это решение позволило автоматизировать процесс поддержания заданной температуры по графику, что позволило снизить затраты до 20% на производство пара и исключить человеческий фактор нарушения технологии тепловой подготовки сырья. Процесс управления и контроль температур был вынесен на компьютер диспетчера, что позволило получить общую картину всего цикла тепловой обработки и архивировать данные для статистики. Данный шкаф управления может применяться и на любых других деревообрабатывающих предприятиях.
