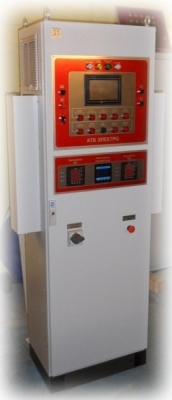

Щит управления бокса подготовки поверхности на базе ОВЕН ПЛК63

Компания «АТБ Электро» (г. Санкт-Петербург) разработала панель управления бокса подготовки поверхности на базе программируемого логического контроллера ОВЕН ПЛК63.

Щит управления с панелью управления на лицевой стороне предназначен для управления оборудованием бокса подготовки поверхности. Панель оператора представляет собой устройство класса «человеко-машинный интерфейс» и предназначена для загрузки управляющей программы с целью функционирования оборудования, мониторинга функционирования и редактирования значений параметров функционирования (уставок).

Панель оператора позволяет:

• отображать состояние управляемого объекта в режиме реального времени на двухстрочном символьном дисплее;


• оперативно изменять уставки режимов работы.

Применяемое оборудования ОВЕН для автоматизации данного технологического процесса:

• Программируемый логический контроллер ПЛК63 PPPPPP-L – 1 шт.


• Модуль дискретного ввода-вывода МДВВ – РРРРРРРР – 1 шт.


• Блок согласования кондуктометрических датчиков БКК1- 220 – 2 шт.


• Блок согласования фильтров БСФ-Д3-1,2 – 1 шт.

Контроллер ОВЕН ПЛК63 выбран потому, что вся символика техпроцесса отображается на его двухстрочном дисплее в виде надписей и конкретных значений параметров (температуры и времени). Перед первым включением либо после перепрошивки контроллера технологические службы предприятия либо монтажная организация настраивают ряд параметров, записываемых в энергонезависимую память системы. При возникновении нештатной ситуации на щите управления загорится световой индикатор «Авария». На панели оператора отображаются соответствующие сообщения.

http://www.owen.ru/text/25279615

Автоматизация промышленной тактовой моечной установки на базе ОВЕН ПЛК63

Компания «АТБ Электро» (г. Санкт-Петербург) автоматизировала бокс химической подготовки поверхности на базе программируемого логического контроллера ОВЕН ПЛК63 и других приборов ОВЕН.

Промышленная тактовая моечная установка (бокс химической подготовки поверхности) предназначена для подготовки поверхности металлических изделий перед нанесением защитно-декоративных покрытий. Подготовка поверхности выполняется путем последовательного распыления под давлением на поверхность изделий, сначала нагретых до определенной температуры обезжиривающих составов, затем промывкой поверхности изделий чистой водой.

Необходимо было обеспечить работу в автоматическом режиме по заданному алгоритму отработки техпроцесса и в ручном режиме с выбором режима и длительности процесса.

Система управления выполнена в виде щита управления на базе оборудования ОВЕН:

• Программируемого логического контроллера ОВЕН ПЛК63.


• Модуля дискретного ввода вывода ОВЕН МДВВ-Р.


• Блока согласования датчиков уровня в ваннах с растворами ОВЕН БКК1-220.


• Блока сетевого фильтра ОВЕН БСФ-Д3.

Система позволяет контролировать следующие параметры:

• Временные уставки каждого этапа, пауз между этапами – для отработки полного цикла обработки поверхности.


• Температура рабочего раствора в ванне обезжиривания.


• Уровни жидкости в ваннах.
