Щиты управления очистных сооружений сточных вод гальванического производства

В Новгородской области разработана и внедрена система автоматизированного управления комплексом очистки сточных вод гальванического производства для завода мебельной фурнитуры.

Автоматизация станции очистки сточных вод по техническому требованию должна быть выполнена на современной элементной базе с применением промышленного контроллера и панели оператора с целью обеспечения возможностей изменения настроек и режимов работы оборудования в широких пределах. На передней панели щита управления должны располагаться элементы управления технологическим оборудованием, входящим в состав станции очистки, и светосигнальная арматура, индицирующая работу технологического оборудования. Схема автоматизации должна предусматривать отслеживание уровней жидкости в накопительных емкостях и индикацию этих уровней, обеспечивать непрерывный контроль и поддержание заданного уровня pH очищаемой жидкости. Алгоритм работы должен предусматривать возможность автоматического управления работой насосов комплекса очистки в зависимости от уровней жидкости в накопительных емкостях, регулирование положения задвижек, плавное регулирование системы дозирования. Должен быть предусмотрен как автоматический, так и в ручной режим управления. В случае возникновения аварийной ситуации (переполнения любой из технологических емкостей, аварийного отключения насосов ит.д.) должна включаться аварийная звуковая и световая сигнализация.

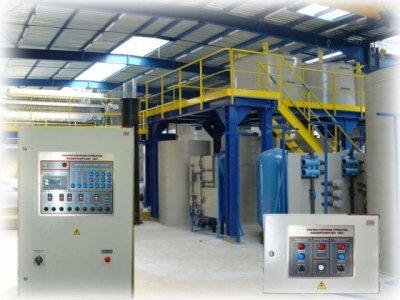

Поставленная задача реализована путем создания системы из двух щитов управления (основного и вспомогательного, расположенного на удалении, и локальных кнопочных постов) с общим управлением посредством контроллера ОВЕН ПЛК160 и организации интерфейса с оператором посредством использования панели оператора ИП320. Реализация программной части выполнена в среде программирования СODESYS v2.3 на языках ST и CFC. Связь между щитами организована по RS-485 c использованием протокола Modbus RTU.
