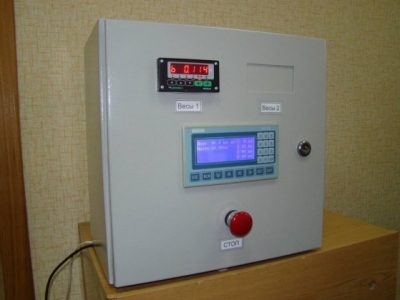

Щит управления дозированием водно-дисперсионных красок

Компания «Центромонтажавтоматика» (г. Смоленск) разработала щит управления дозированием водно-дисперсных красок в цехе водных красок Смоленского лакокрасочного завода. Для реализации проекта были использованы средства автоматизации ОВЕН: программируемый логический контроллер ПЛК100 и панель оператора ИП320.

Для реализации щита дозирования были использованы программируемый логический контроллер ПЛК100 и панель оператора ИП320 производства компании ОВЕН. Щит управления дозированием водно-дисперсионных красок имеет следующие функциональные возможности:

• Выбор стандартных дозировок одним нажатием соответствующей кнопки.


• Возможность задания нестандартной дозировки.


• Возможность включения режима «предзакрытия».


• Защита от повторной дозировки в уже отдозированную емкость.


• Защита от случайного дозирования при отсутствии емкости.


• Контроль работоспособности дозировочного пневмоклапана.


• Автоматический учет веса тары.


• Возможность ручного открытия, закрытия дозировочного пневмоклапана.


• Возможность аварийного отключения системы дозирования с принудительным закрытием дозировочного пневмоклапана.


• Автоматическое дозирование. Т.е. при фиксировании педали дозирования система будет ждать, пока не установится емкость для дозирования с учетом успокоения массы, после чего отдозирует емкость и будет ждать, пока емкость не снимут и не поставят новую пустую, после чего процесс дозирования повторится.

Гибкость применения контроллера ПЛК100 с панелью оператора ИП320 позволила без каких-либо проблем опробовать различные алгоритмы работы системы дозирования. Были выявлены сильные и слабые стороны алгоритмов и соответственно принят наиболее приемлемый вариант. На данный момент успешно функционируют два щита управления дозированием водно-дисперсионных красок на Смоленском лакокрасочном заводе. Ведется разработка новых систем.
