Система управления весодозированием бетоносмесительной установки (БСУ) завода ЖБИ

Система управления весодозированием бетоносмесительной установки (БСУ) завода ЖБИ предназначена для автоматического высокоточного взвешивания всех компонентов и автоматического управления всеми механизмами БСУ.

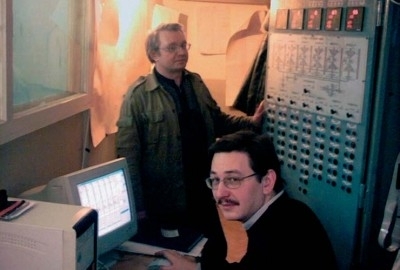

В состав системы управления входит автоматизированное рабочее место (АРМ) оператора со специальным программным обеспечением, щиты с электронным дозирующим оборудованием по числу дозаторов и щит управления смесителями. Построена система на оборудовании ОВЕН:

• АС-4 – объединение контроллеров в сеть RS-485, обмен данными между компьютером и контроллерами;


• МДВВ – контроль и управление затворами, смесителями, клапанами, вибраторами и т.д.;


• БП60Б-Д4-24 – питание датчиков.

Система управления бетоносмесительной установкой обеспечивает приготовление высококачественного бетона в режиме «Автомат» (от загрузки дозаторов до выгрузки готовой смеси в тележку) и имеет вспомогательные ручной и наладочный режимы; осуществляет информирование оператора о состоянии всего оборудования БСУ в процессе работы и о параметрах работы этого оборудования (заданные веса компонентов по рецепту, текущие веса в дозаторах, порядок выгрузки материалов в мешалку, время перемешивания, время выгрузки и т.д.); обеспечивает автоматический контроль функционирования исполнительных механизмов с выдачей предупредительной или аварийной сигнализации на пульт оператора, а также автоматическое выполнение всех блокировок, исключающих неправильную последовательность работы механизмов, неправильные действия оператора системой не допускаются и корректируются подсказкой на экране компьютера, все нештатные ситуации автоматически фиксируются в памяти системы управления с возможностью их последующей распечатки за любой заданный период для анализа и планирования планово-предупредительных ремонтов.
