Система управления весодозаторами и конвейерами при производстве клинкера и цемента

Система управления весодозаторами, конвейерами и другим технологическим оборудованием предназначена для автоматического высокоточного непрерывного взвешивания всех компонентов в потоке и автоматического управления всеми механизмами линии (шнеков, конвейеров, питателей, мельницами, вибраторами, элеватором  и т.д.) для приготовлениястабильно качественных цементных смесей и клинкера.

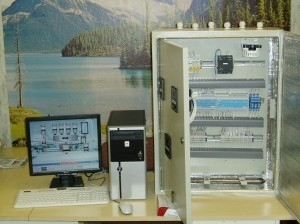

В состав системы управления входит автоматизированное рабочее место (АРМ) оператора со специальным программным обеспечением, щиты с электронным дозирующим оборудованием по числу дозаторов и щит управления смесителями. Построена система на оборудовании ОВЕН:

• АС-4 – объединение контроллеров в сеть RS-485, обмен данными между компьютером и контроллерами;


• МДВВ – контроль и управление затворами, смесителями, клапанами, вибраторами и т.д.;


• БП60Б-Д4-24 – питание датчиков.

Система управления обеспечивает приготовление высококачественного цемента в режиме «Автомат» и имеет вспомогательные ручной и наладочный режимы; она информирует оператора о состоянии всего оборудования линии в процессе работы и о параметрах работы этого оборудования (заданные веса компонентов по рецепту, текущие веса в дозаторах и т.д.). Система обеспечивает автоматический контроль функционирования исполнительных механизмов с выдачей предупредительной или аварийной сигнализации на пульт оператора, все нештатные ситуации автоматически фиксируются в памяти системы управления с возможностью их последующей распечатки за любой заданный период для анализа и планирования планово-предупредительных ремонтов.

Одно из основных достоинств системы – многорецептурное приготовление смесей (число рецептов в базе данных не ограничено), запись новых и корректировка существующих рецептов могут производиться оперативно.
