Система мониторинга комплекса водоочистки промышленного предприятия
Компания «АТБ Электро» (г. Санкт-Петербург) разработала для одного из промышленных предприятий систему мониторинга комплекса водоочистки.
В результате внедрения системы информация о состоянии исполнительных механизмов, задвижек, переключателей выводится на компьютер диспетчера. Обеспечена наглядная индикация состояния узлов и исполнительных элементов и на экране компьютера отображается информация о расходе воды на входе и выходе комплекса водоочистки с датчиков расхода с импульсным входом. В случае возникновения аварийной ситуации (переполнения любой из технологических емкостей, аварийного отключения насосов и т.д.) система включает аварийную звуковую и световую сигнализацию.

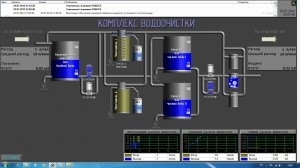

Управляющая часть системы выполнена на элементной базе компании ОВЕН. В целом задача реализована путем создания системы контроля и мониторинга на базе программируемого логического контроллера ОВЕН ПЛК100 и организации интерфейса с оператором посредством использования SCADA-системы MasterScada и OPС сервера Lectus Modbus OPC/DDE Server. На АРМ оператора, организованном на базе ПК, происходит отображение технологического процесса. Конструктивно система управления реализована в виде щита управления, который расположен рядом с комплексом водоочистки. Соединение между компьютером и щитом организовано посредством Ethernet. Во всех емкостях установлены гидростатические датчики уровня жидкости. Сигналы с датчиков поступают на модуль аналогового ввода ОВЕН МВ110-8АС. Для согласования сигналов используется блок согласования кондуктометрических датчиков ОВЕН БКК1, для питания приборов – блок питания БП60Б-Д4. Модуль дискретных сигналов МВ110-16Д предназначен для сбора информации о работе насосов, сигналов аварий и состояния концевиков задвижек. Сигналы с модулей ввода-вывода по сети RS-485 поступают на контроллер ПЛК100-24, и по сети Ethernet информация передается на ПК оператора. При превышении уровня воды в баке формируется сигнал аварии.
Внедрение системы мониторинга для комплекса водоочистки позволяет удаленно отслеживать работу всего оборудования, контролировать расход воды и своевременно предупредить аварийную ситуацию.
