Система автоматики паровых и водогрейных котлов котельной ОАО «Рославльский ВРЗ»

На ОАО «Рославльский вагоноремонтный завод» (г. Рославль Смоленской области) осуществлена замена автоматики управления и защиты двух паровых (ДКВР-20/13) и двух водогрейных котлов ПТВМ-30. Для реализации и внедрения проекта по разработке автоматики котлов была привлечена компания «Центромонтажавтоматика» (г. Смоленск).

Основное управление системой было организовано с применением оборудования ОВЕН:

• Программируемого логического контроллера ПЛК100


• Модулей ввода аналоговых сигналов МВА8


• Модулей ввода-вывода дискретных сигналов МДВВ


• Панелей оператора ИП320


• Адаптеров интерфейсов АС3-М


• Температурных датчиков типа дТС


• Преобразователей давления ПД100

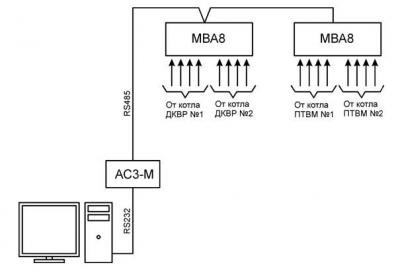

В результате внедрения проекта была получена система автоматики водогрейных и паровых котлов, удовлетворяющая всем требованиям их безопасной эксплуатации. Новая автоматика позволяет минимизировать участие оператора и эксплуатирующего персонала в розжиге и дальнейшей эксплуатации котлов. Исключена возможность обойти какой-либо этап розжига котлов. Контроль исправности защит и блоков автоматики также исключает возможность эксплуатации котлов при их неисправности. Наличие ручного режима управления регуляторами котлов добавляет гибкости к их эксплуатации. Применение отдельных модулей ввода аналоговых сигналов МВА8 с подключением их к ПК оператора вместо традиционных бумажных самописцев позволили не только снизить затраты на реализацию данной задачи, но и осуществлять хранение и представление полученной информацию в гораздо более удобном виде. Реализованная автоматика на базе программируемых логических контроллеров ОВЕН ПЛК позволяет в будущем без каких-либо серьезных технических изменений перевести на полное управление с ПК оператора.
